AIO-6 LTE

คู่มือผู้ใช้

ภาพรวมของผลิตภัณฑ์

AIO-6 LTE มาพร้อมหน้าจอแสดงผลขนาด 6 นิ้ว ความสว่างสูงสุด 2300-nit พร้อมไฟแบ็คไลท์แบบ dual-side ระดับ automotive-grade สำหรับการมองเห็นที่ชัดเจนในทุกสภาพแวดล้อม ขับเคลื่อนด้วยโปรเซสเซอร์ dual-core A53 และ CHIGEE OS 2 มอบประสิทธิภาพที่ลื่นไหลและเชื่อถือได้ การเชื่อมต่อ 4G เพิ่มฟีเจอร์ความปลอดภัย เช่น การติดตามแบบเรียลไทม์, การแจ้งเตือน SOS, และการสตรีมวิดีโอ สร้างมาเพื่อการขับขี่ เหมาะสำหรับการผจญภัย — ด้วยตัวเลือกอุปกรณ์เสริมที่มากกว่าที่เคย

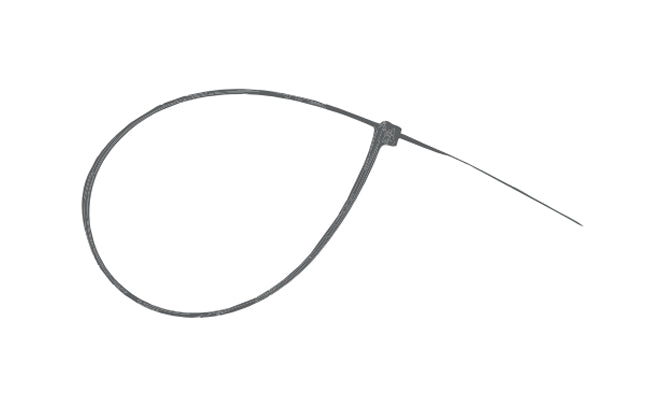

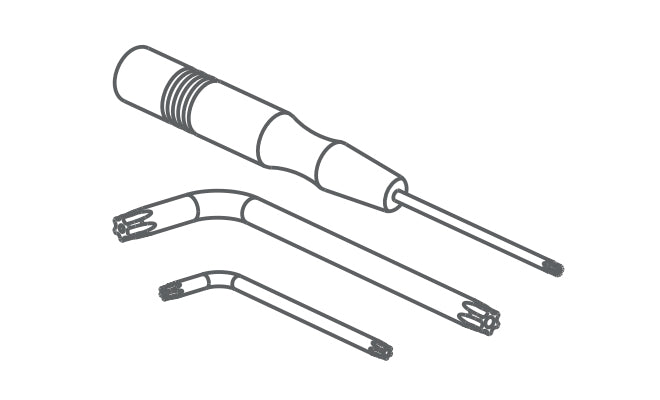

รายการแพ็กเกจ

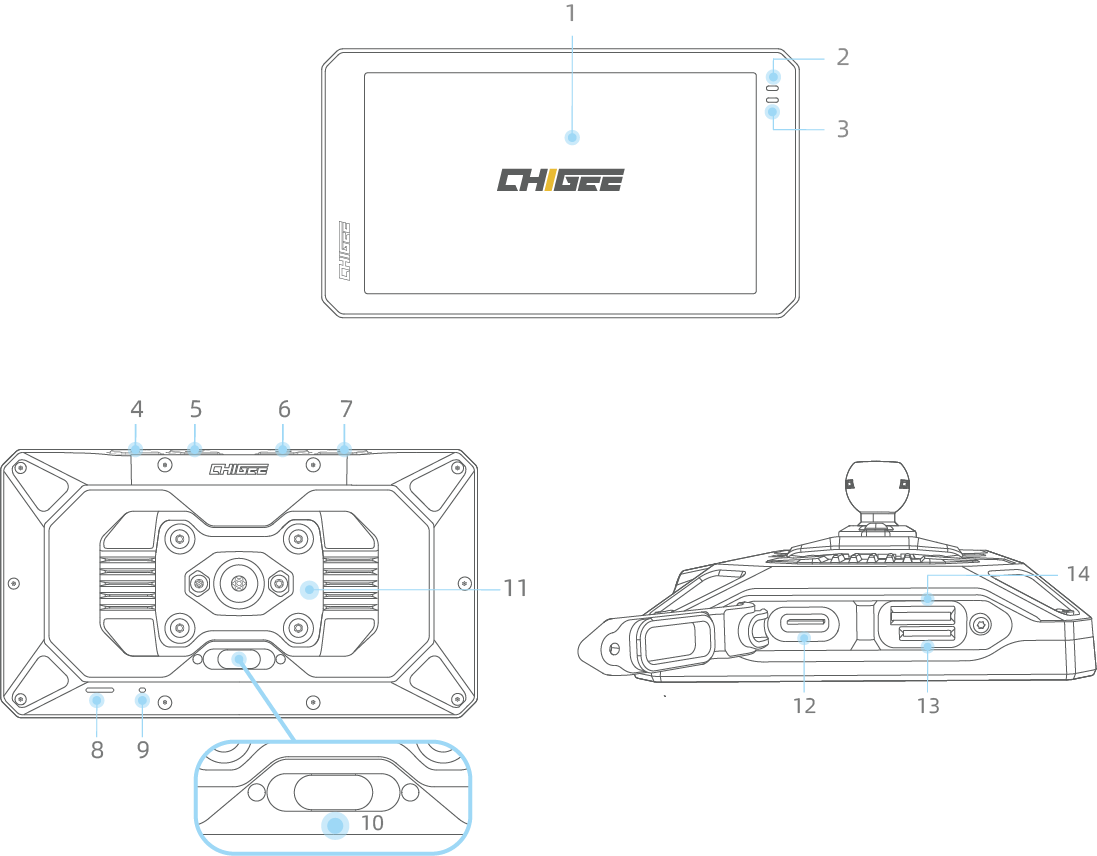

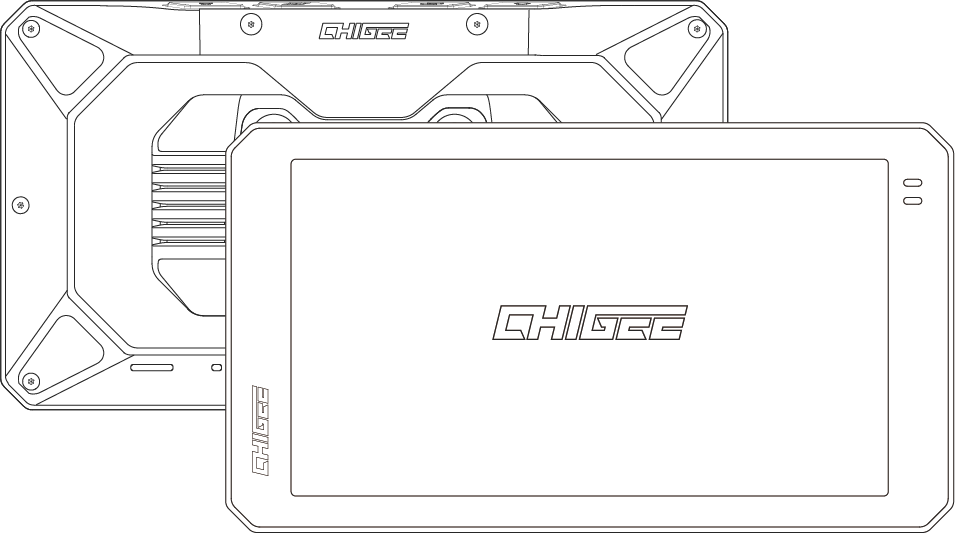

รายละเอียดชิ้นส่วน

1. หน้าจอแสดงผล
2. ตัวบ่งชี้สถานะการบันทึก
3. เซนเซอร์ตรวจจับแสง
4. ปุ่มล็อคหน้าจอ
5. ปุ่มบันทึกเสียง
6. ปุ่มสลับโหมด
7. ปุ่มโฮม
8. ลำโพงในตัว
9. ไมโครโฟน
10. พอร์ตสายไฟหลัก (ห้ามใช้สายเคเบิลจากผู้ผลิตรายอื่น)
11. ชุดยึดแบบลอยตัวลดการสั่นสะเทือน
12. พอร์ต USB-C สำหรับการวินิจฉัย
13. ช่องใส่ซิมการ์ด
14. ช่องเสียบการ์ด SD

คู่มือการติดตั้ง

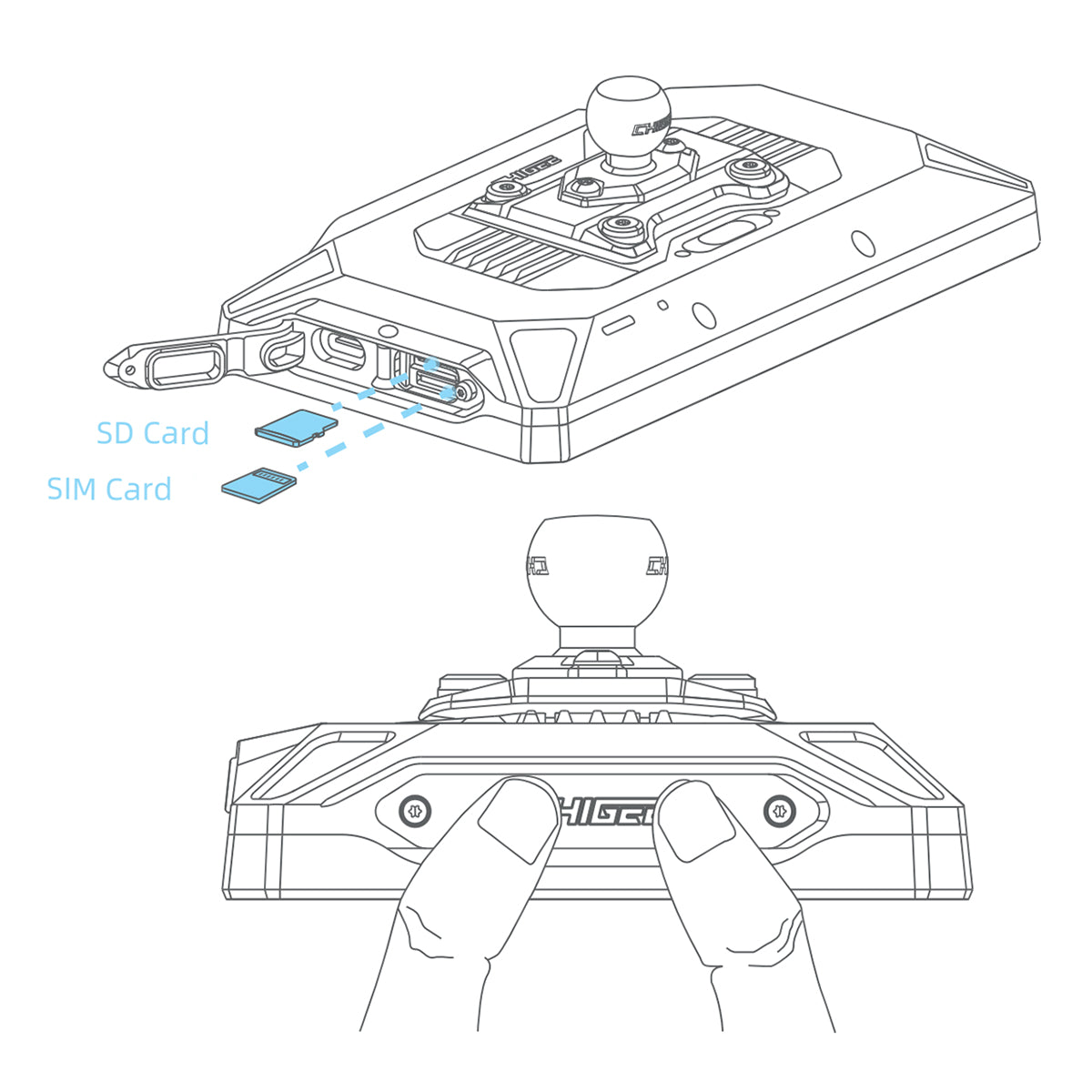

การติดตั้ง SD Card

ใช้ microSD card ระดับ U3 เพื่อให้แน่ใจว่าการบันทึกวิดีโอจะมีความเสถียร มิฉะนั้น อาจเกิดการกระตุกของวิดีโอหรือการสูญหายของข้อมูลได้

*หลังจากติดตั้งการ์ด microSD เรียบร้อยแล้ว ให้กดปลั๊กป้องกันน้ำอย่างแน่นหนาจนกว่าจะเรียบเสมอกับตัวเครื่อง หากไม่ทำเช่นนั้นอาจส่งผลต่อการป้องกันน้ำได้

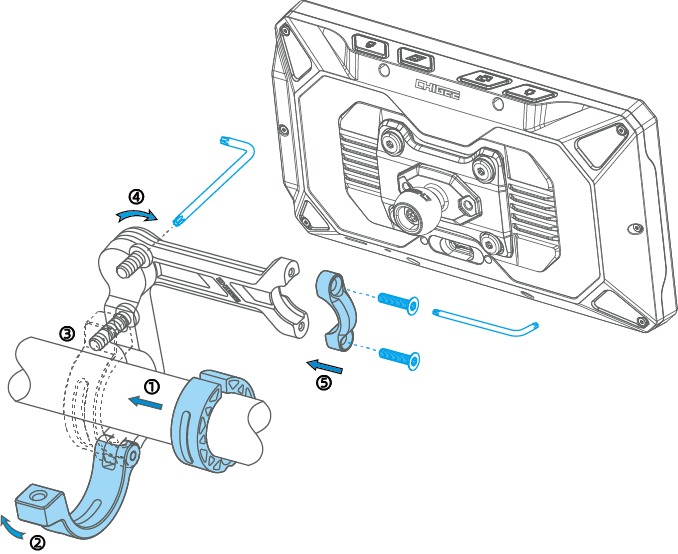

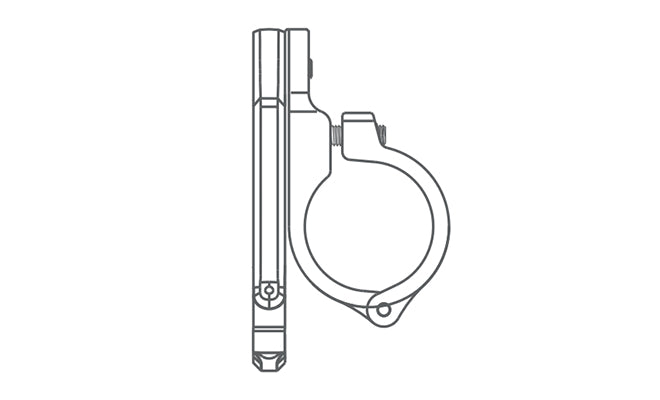

การติดตั้งอุปกรณ์

เลือกขนาดแหวนลดตามเส้นผ่านศูนย์กลางของแฮนด์รถ หากเป็นแฮนด์ขนาด 32mm ให้ใช้แหวนยาง PVC เพื่อป้องกันการขูดขีด

แหวนลดขนาด 28mm

แหวนลดขนาด 25มม.

แหวนลดขนาด 22mm

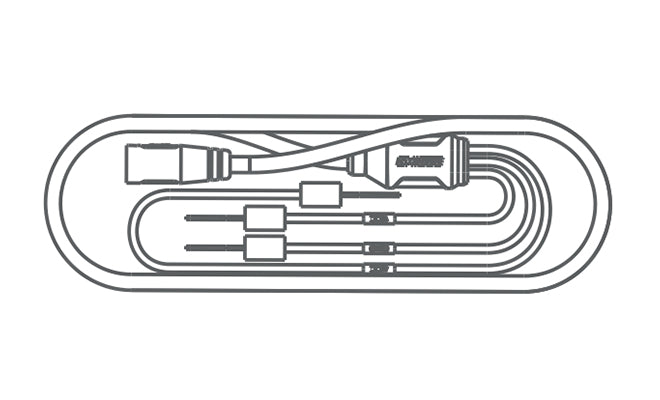

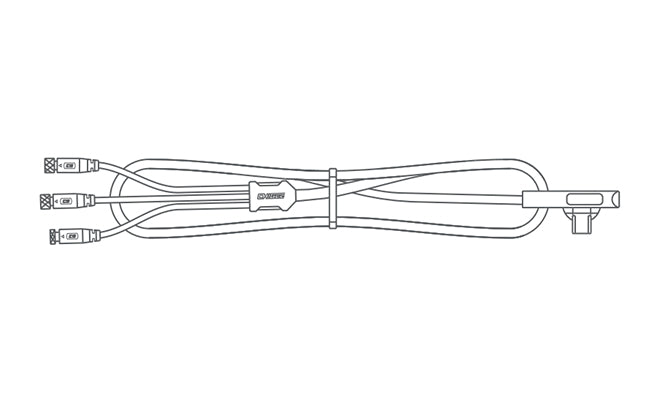

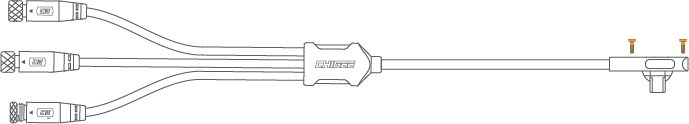

แผนผังการเดินสายผลิตภัณฑ์

1. ใส่สายไฟหลักเข้ากับตัวเครื่องหลักและขันสกรูให้แน่น

2. เชื่อมต่อสายไฟ питания

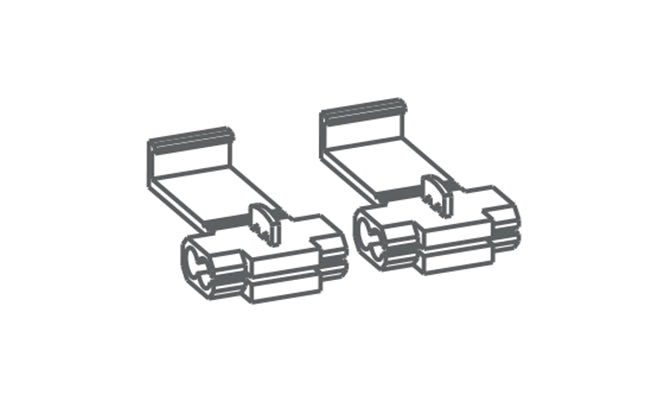

ขั้วต่อไฟฟ้า

กล่องฟิวส์ (3A)

ต่อสายสีแดงเข้ากับขั้วบวกของแบตเตอรี่รถจักรยานยนต์

ต่อสายสีดำเข้ากับขั้วลบของแบตเตอรี่รถจักรยานยนต์

เชื่อมต่อสายสีเหลืองกับขั้ว ACC ของรถจักรยานยนต์

บทนำเกี่ยวกับการเดินสายไฟและการเชื่อมต่อพลังงาน

วิดีโอสอนการติดตั้ง

ติดตั้งโมดูล CG Quick-Release พร้อมกล้อง

ติดตั้งโมดูลปลดเร็ว BMW พร้อมกล้อง

คู่มือการเปิดใช้งานอุปกรณ์

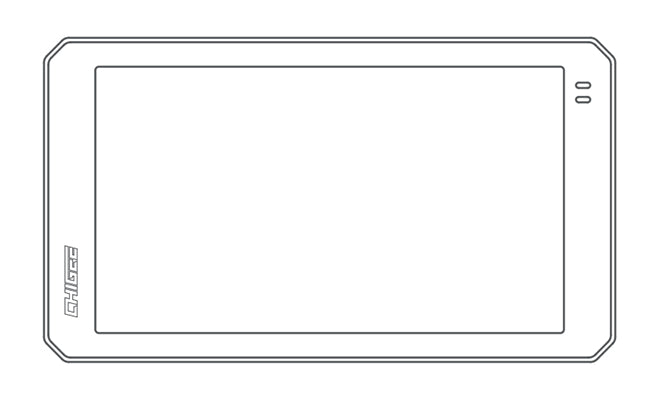

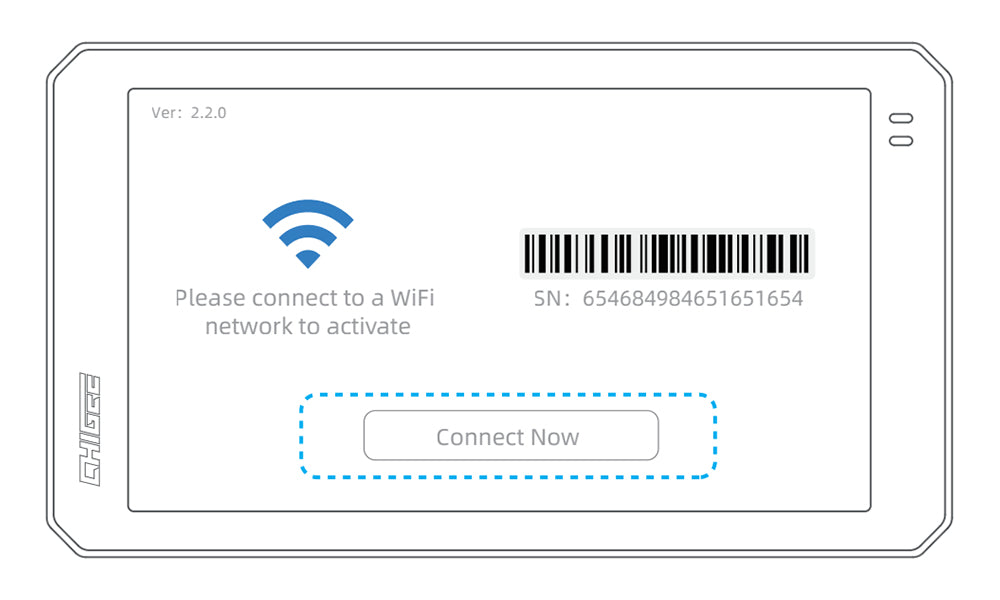

เปิดอุปกรณ์เพื่อเข้าสู่หน้าการเปิดใช้งาน จากนั้นแตะ 【Connect Now】

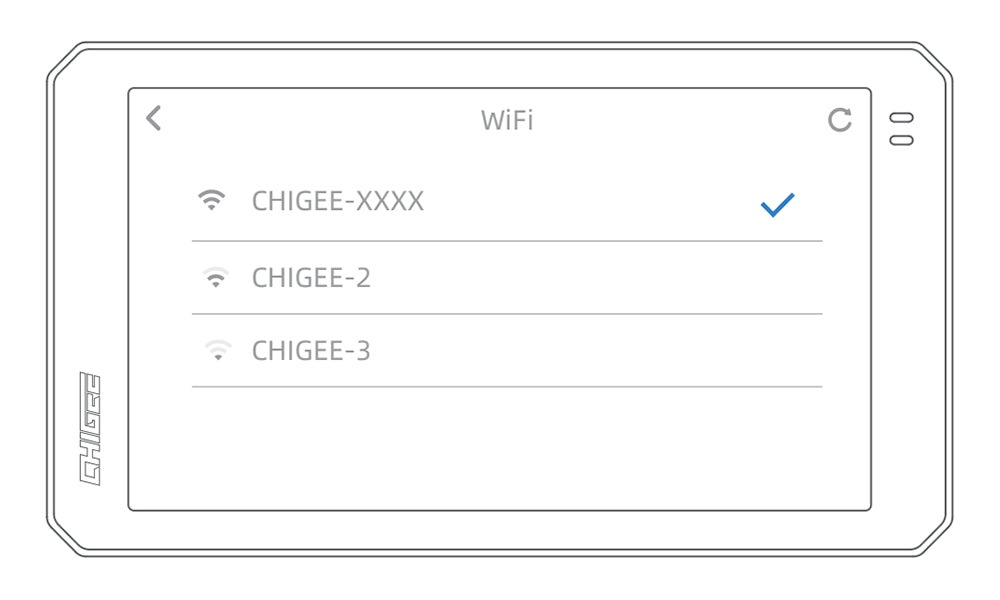

เชื่อมต่อกับเครือข่าย WiFi

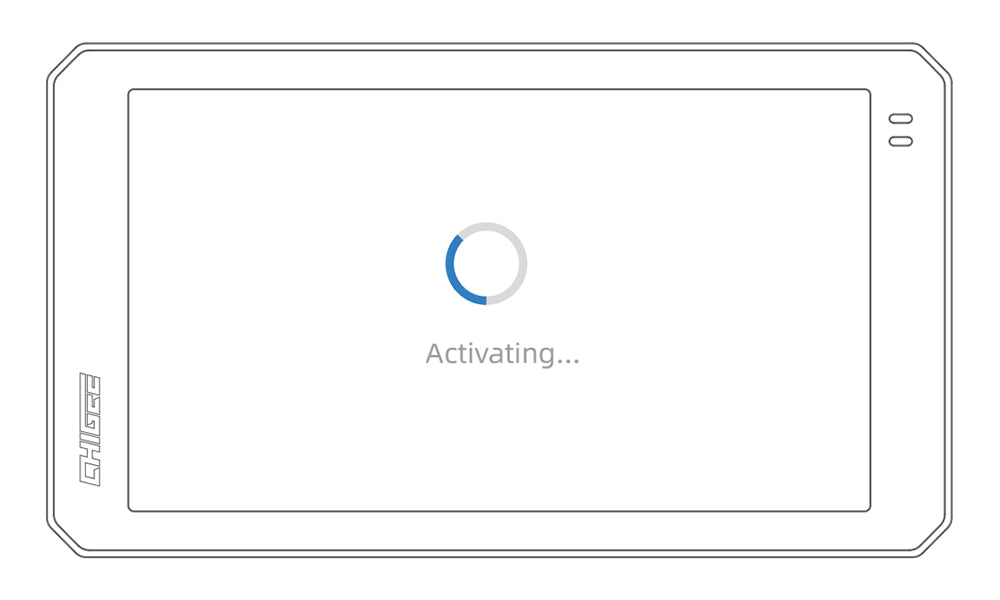

รอการเปิดใช้งาน

การเปิดใช้งานสำเร็จ

ภาพรวมของอินเทอร์เฟซผู้ใช้

แสดงหน้าแรก

1. การบันทึกเส้นทาง GPX
2. ควบคุมล้อ Wonder Wheel ของ BMW
3. จุดเชื่อมต่อ Wi-Fi แบบพกพา
4. สัญญาณ 4G
5. สัญญาณ GPS
6. การเชื่อมต่อ Bluetooth
7. รหัสข้อผิดพลาด
8. มีการอัปเดตเฟิร์มแวร์ available
9. 4G การถ่ายทอดสด

10. เวลา

11. สภาพอากาศ / พระอาทิตย์ขึ้น & พระอาทิตย์ตก
12. ทิศทาง & ระดับความสูง
13. การตั้งค่า
14. แดชบอร์ด
15. ความเร็ว
16. ระยะทางรวมทั้งหมด
17. เครื่องบันทึกการขับขี่ (ตัวเลือก)
18. การสะท้อนหน้าจอโทรศัพท์
19. ความดันลมยาง (ตัวเลือก)

ภาพจากกล้องหน้ารถ

1. ทิศทาง
2. การตั้งค่า
3. ไฟล์
4. ล็อควิดีโอ
5. ความเร็ว
6. สลับกล้อง
7. ถ่ายภาพ
8. การบันทึกวิดีโอ
9. ความดันลมยาง

การสะท้อนหน้าจอแบบไร้สาย

CarPlay

เชื่อมต่ออุปกรณ์ iOS ของคุณกับ CHIGEE-XXXX ผ่าน Bluetooth เพื่อเปิดใช้งาน Apple CarPlay เชื่อมต่ออุปกรณ์ของคุณกับ Bluetooth เพื่อเปิดใช้งาน Android Auto


Android Auto

เชื่อมต่ออุปกรณ์ของคุณผ่าน Bluetooth เพื่อเปิดใช้งาน Android Auto.



ไฮคาร์

เปิดใช้งานบลูทูธบนโทรศัพท์ของคุณ วางไว้ใกล้กับอุปกรณ์ เลือกอุปกรณ์ที่ตรวจพบ และใส่รหัสจับคู่เพื่อยืนยันการเชื่อมต่อ



CGPlay

ใช้โทรศัพท์มือถือเปิดแอป CHIGEE GO แล้วสแกนรหัส เพื่อเปิดใช้งานการนำทางด้วยการฉายหน้าจอของรถจักรยานยนต์ (China Only)



CarLife

เชื่อมต่อเครื่องรถกับฮอตสปอตของโทรศัพท์ Android และเปิดแอปพลิเคชัน Baidu CarLife บนโทรศัพท์ เพื่อเปิดใช้งานการฉายหน้าจอ (China Only)

การเชื่อมต่อ

CarPlay

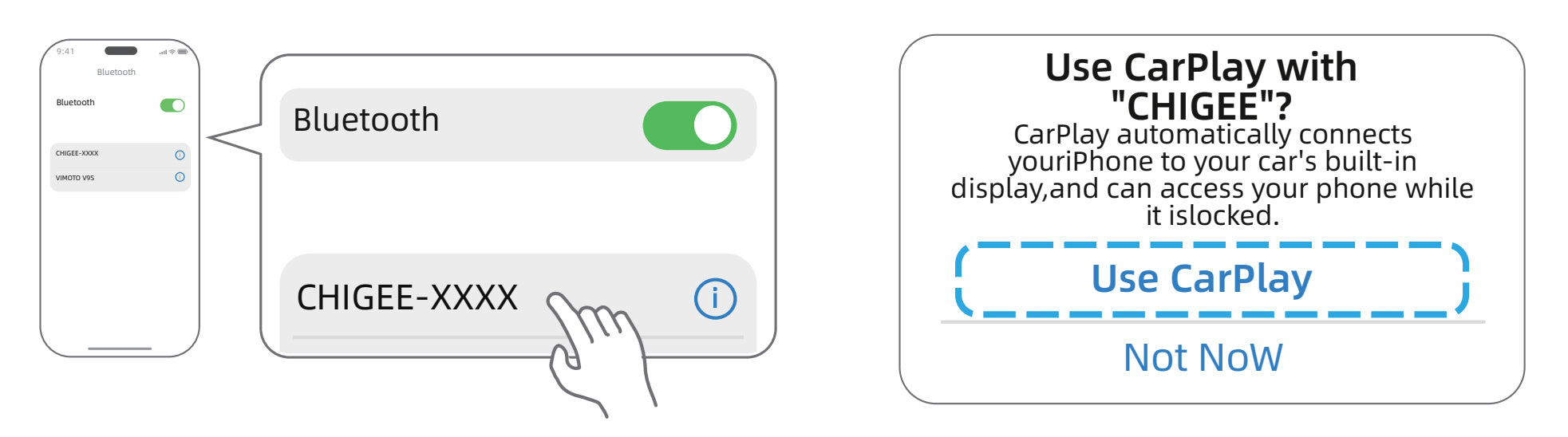

1. ใช้อุปกรณ์ iOS ของคุณเพื่อค้นหาและเชื่อมต่อกับ CHIGEE-XXXX ผ่านทางบลูทูธ
2. รอหน้าต่างป๊อปอัพ CarPlay บนโทรศัพท์ของคุณ อนุญาตการเชื่อมต่อ และแตะเพื่อใช้งาน

ไม่สามารถเชื่อมต่อกับ Carplay ได้

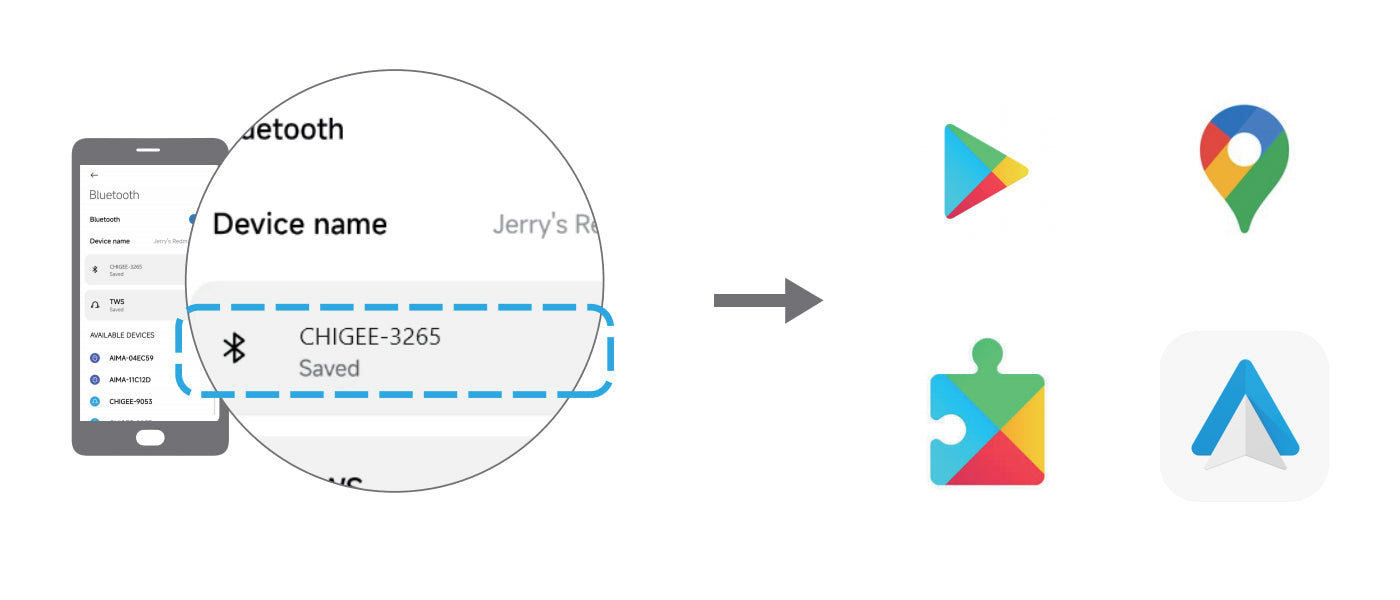

Android Auto

1. เชื่อมต่อกับ Bluetooth:CHIGEE-XXXX บน Android.
2. ตรวจสอบให้แน่ใจว่าแอปเป็นเวอร์ชันล่าสุด

*ห้ามเชื่อมต่อกับ CHIGEE-XXXX le เนื่องจากใช้สำหรับการแจ้งเตือนบน iOS เท่านั้น.

ไม่สามารถเชื่อมต่อกับ Android Auto ได้

ไฮคาร์

1. เปิดใช้งานบลูทูธบนโทรศัพท์ Huawei ของคุณและวางไว้ใกล้อุปกรณ์นี้
2. ทำตามคำแนะนำบนหน้าจอเพื่อใส่รหัส PIN
(หลังจากตั้งค่าเริ่มต้นเสร็จสิ้น อุปกรณ์จะเชื่อมต่อโดยอัตโนมัติทุกครั้งที่เปิดใช้งานบลูทูธบนโทรศัพท์ของคุณ)
*ฟีเจอร์นี้ต้องใช้โทรศัพท์ Huawei หรือ Honor ที่มี Hicar Smart Drive.
*ห้ามเชื่อมต่อกับ CHIGEE-XXXX le เนื่องจากใช้สำหรับการแจ้งเตือนบน iOS เท่านั้น.

CarLife

(เฉพาะประเทศจีนเท่านั้น)

1. เปิดฮอตสปอตมือถือของคุณ。
2. หลังจากใช้ AIO-6 เชื่อมต่อกับฮอตสปอตมือถือแล้ว ให้เปิดแอป CarLife เพื่อทำการเชื่อมต่อให้เสร็จสมบูรณ์

แอป CHIGEE GO

สแกนรหัส QR เพื่อดาวน์โหลดแอป CHIGEE GO ทำตามคำแนะนำ และผูกอุปกรณ์เพื่อเปิดใช้งานฟังก์ชัน 4G

คุณสามารถหาหมายเลขซีเรียลได้จากสองที่: 1. ด้านหลังของบรรจุภัณฑ์ผลิตภัณฑ์ 2. บนจอแสดงผล CHIGEE ของคุณ: ไปที่ Settings → About แล้วสแกนบาร์โค้ดที่ด้านล่าง

คู่มือผู้ใช้แอป CHIGEE Go

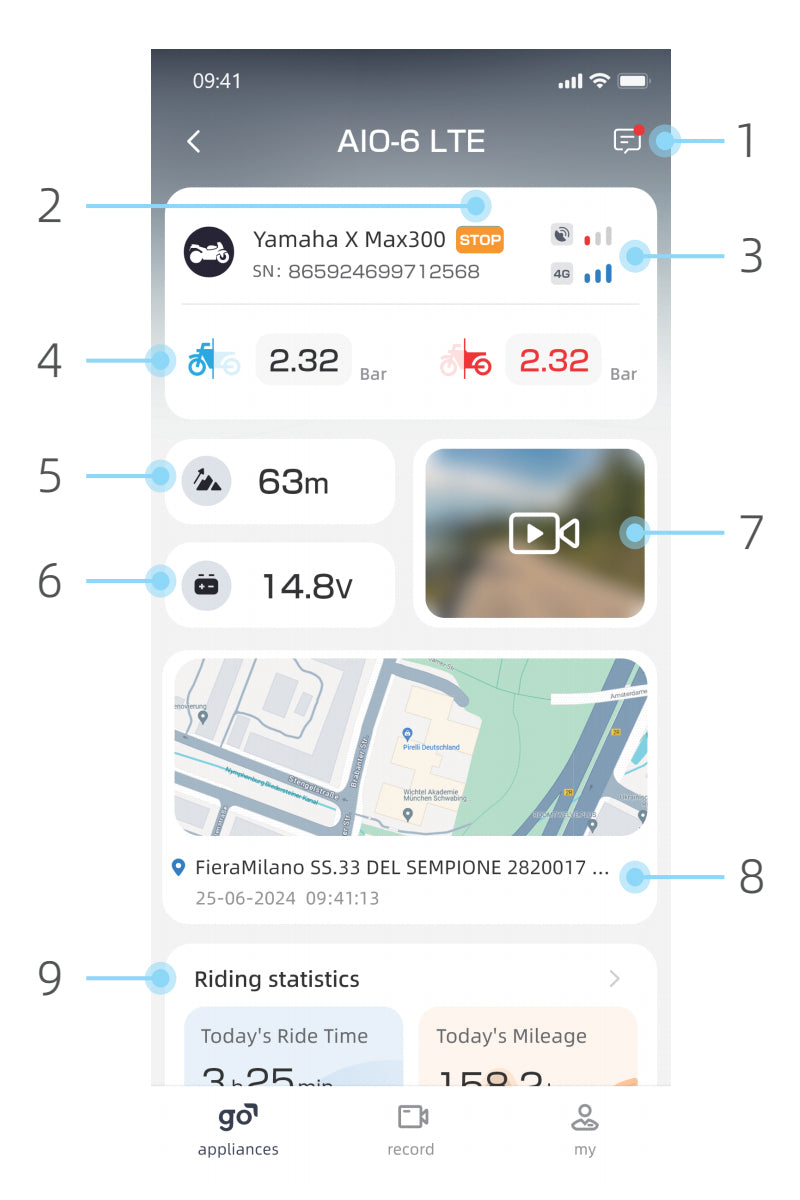

หน้าแรกของแอป

1. การแจ้งเตือน
2. สถานะรถจักรยานยนต์ปัจจุบัน
3. สถานะสัญญาณ GPS/4G
4. TPMS
5. ระดับความสูง
6. แรงดันไฟฟ้า
7. 4G การถ่ายทอดสด
8. ตำแหน่งรถจักรยานยนต์ปัจจุบัน
9. สถิติการขับขี่

คำอธิบายสถานะรถจักรยานยนต์

การใช้งานฟังก์ชันถ่ายทอดสดวิดีโอขึ้นอยู่กับสถานะของรถจักรยานยนต์และสภาพการทำงานของอุปกรณ์

资源 1400

โหมดการขับขี่ (รองรับ 4G สด)

อุปกรณ์ถูกติดตั้งแล้ว และของรถจักรยานยนต์ก็เปิดอยู่

资源 3400

โหมดจอดรถ (รองรับ 4G สด)

โหมดจอดรถจะถูกเปิดใช้งานเมื่อเงื่อนไขทั้งสามนี้เป็นจริงทั้งหมด: อุปกรณ์ถูกติดตั้งอยู่ ระบบ ACC ของรถจักรยานยนต์ถูกปิด และแรงดันไฟฟ้าของแบตเตอรี่สูงกว่าค่าความปลอดภัยที่กำหนดไว้

资源 4400

โหมดสลีป (ไม่รองรับ 4G Live)

โหมดสลีปจะเปิดใช้งานก็ต่อเมื่อเงื่อนไขทั้งสามนี้เป็นจริงทั้งหมด: อุปกรณ์ถูกติดตั้งอยู่ ระบบ ACC ของรถจักรยานยนต์ปิดอยู่ และแรงดันไฟฟ้าของแบตเตอรี่ต่ำกว่าค่าเกณฑ์การป้องกัน

资源 5400

โหมดออฟไลน์ (ไม่รองรับ 4G Live)

โหมดออฟไลน์จะเปิดใช้งานเมื่อถอดอุปกรณ์ออกหรือเมื่อถูกปิดใช้งานเนื่องจากยอดค้างชำระ

เกี่ยวกับ SOS

ฟังก์ชัน SOS ใช้เครือข่าย 4G และเซ็นเซอร์วัดการเอียงเพื่อตรวจสอบสถานะของรถจักรยานยนต์แบบเรียลไทม์ หากเกิดอุบัติเหตุร้ายแรง มันจะส่งสัญญาณเตือนโดยอัตโนมัติและส่งข้อความ SMS พร้อมข้อมูลตำแหน่งไปยังผู้ติดต่อฉุกเฉินของคุณ เพื่อให้มั่นใจว่าจะได้รับความช่วยเหลือทันเวลา



กลไกการเตือนภัย

การแจ้งเตือน SOS แบบป๊อปอัพ: หน้าต่างแจ้งเตือนจะปรากฏขึ้นในกรณีฉุกเฉิน และผู้ใช้สามารถยกเลิกได้ด้วยตนเองภายใน 60 วินาที หากไม่ได้รับการยกเลิก ระบบจะส่งข้อความพร้อมพิกัดไปยังผู้ติดต่อฉุกเฉินโดยอัตโนมัติ



ลอจิกการทริกเกอร์สัญญาณเตือน

การแจ้งเตือนการชน: การแจ้งเตือนจะทำงาน และข้อความ SMS ที่ระบุตำแหน่งจะถูกส่งเมื่อมุมเอียงเกิน ±55°, ความเร็วเกิน 10 กม./ชม. ในช่วง 5 วินาทีก่อนถึงมุมนี้ และหลังจากนั้นลดลงต่ำกว่า 5 กม./ชม.



สัญญาณเตือนขณะถอยหลัง: เมื่อมุมเอียงเกิน ±40° เป็นเวลา более 15 วินาที และความเร็วของรถ ≤5 กม./ชม. จะมีการ触发警报，但不会发送基于位置的短信。会通过应用程序向用户发送消息通知，告知他们摩托车的倾斜情况。



หมายเหตุ

บริการอาจไม่สามารถใช้ได้ในบางพื้นที่ กรุณายืนยันการครอบคลุมพื้นที่

ฟังก์ชันแจ้งเตือนไม่สามารถใช้งานได้ในพื้นที่ที่ไม่มีสัญญาณเครือข่ายมือถือครอบคลุม

หากไม่มีสัญญาณ GPS การแจ้งเตือนการตรวจจับการชนจะไม่สามารถทำงานได้

ในบางประเทศ เช่น ประเทศในเอเชียตะวันออกเฉียงใต้ ประเทศในแอฟริกา และอินเดีย นโยบาย SMS ระดับชาติไม่อนุญาตให้มีข้อมูลตำแหน่งที่ตั้งในข้อความ SMS แบบพุช ดังนั้น คุณจะได้รับข้อความ SMS โดยไม่มีข้อมูลตำแหน่งที่ตั้ง

การอัปเกรดเฟิร์มแวร์

AIO-6 จะทำการอัปเกรดระบบเป็นระยะๆ เพื่อเพิ่มฟีเจอร์ใหม่ให้กับผลิตภัณฑ์ โปรดทำตามคำแนะนำด้านล่างเพื่ออัปเกรดเฟิร์มแวร์

(ก่อนอัปเกรด กรุณาใส่การ์ด SD เข้าไปในอุปกรณ์และจัดรูปแบบใหม่ หมายเหตุ: AIO-6 ไม่ได้รวมการ์ด SD คุณจำเป็นต้องซื้อและใส่การ์ด SD ของคุณเอง)

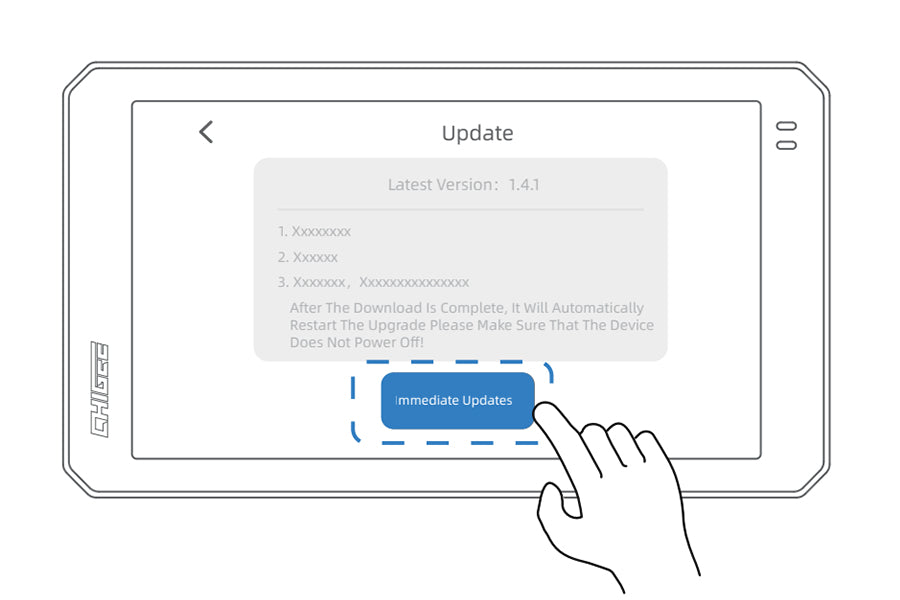

1. ไปที่ 【การตั้งค่า】-【อัปเดตระบบ】แล้วแตะ 'ตรวจสอบการอัปเดต'

2. หากมีเวอร์ชันเฟิร์มแวร์ใหม่ให้แตะปุ่ม "Update Now" เพื่อดาวน์โหลด เครื่องจะรีสตาร์ทโดยอัตโนมัติหลังจากดาวน์โหลดเสร็จสิ้น กรุณาเปิดเครื่องไว้ตลอดกระบวนการ

*หากการอัปเดตเฟิร์มแวร์ล้มเหลวเนื่องจากการสูญเสียพลังงานอย่างไม่คาดคิดหรือปัญหาอื่นๆ ซึ่งส่งผลให้อุปกรณ์ไม่สามารถเปิดได้ กรุณาคลิกที่ ลิงก์ที่นี่เพื่อคืนอุปกรณ์ให้กลับสู่การทำงานปกติ

*เวอร์ชันเฟิร์มแวร์เบต้าพร้อมให้ดาวน์โหลดแล้ว ผู้ใช้สามารถติดตั้งเพื่อทดสอบคุณสมบัติใหม่และการปรับแต่ง

พารามิเตอร์

ขนาด

161 x 90.5 x 22 มม.

แสดงผล

6-inch 1280x720 IPS

น้ำหนัก

365 กรัม

แรงดันไฟฟ้าขาเข้าที่กำหนด

12-18V DC

การใช้พลังงาน

การขับขี่ 9.604w (1600 นิตส์), การจอดรถ 0.026w, โหมดสลีป 0.003w (พร้อมกล้อง)

บลูทูธ

บลูทูธ 5.0

เซนเซอร์

เซนเซอร์วัดแสง, ตัววัดความเร่ง, ไจโรสโคป, ไมโครโฟน

ระดับการกันน้ำ

ไอพี69เค

ซีพียู

Dual-core A53

แรม

4GB

หน่วยความจำภายใน

32GB

ขยายด้วยการ์ด TF

สูงสุด 256GB

ระบบปฏิบัติการ

CGOS 2

WLAN

2.4/5GHz

เครือข่าย 4G

รองรับ

ลำโพง

รองรับ

เลือกได้

รีโมทคอนโทรล, OBD, TPMS

อุปกรณ์เสริมเพิ่มเติมตามต้องการ
