BMW Quick-Release Module

คู่มือผู้ใช้

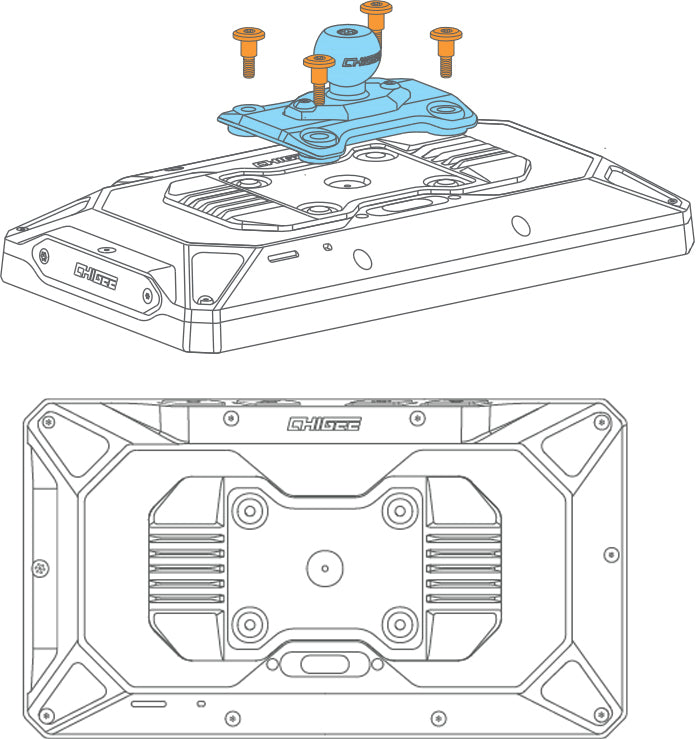

1. ถอดฐานลูกบอลออก

Remove the standard ball mount from the AIO-6 Display.

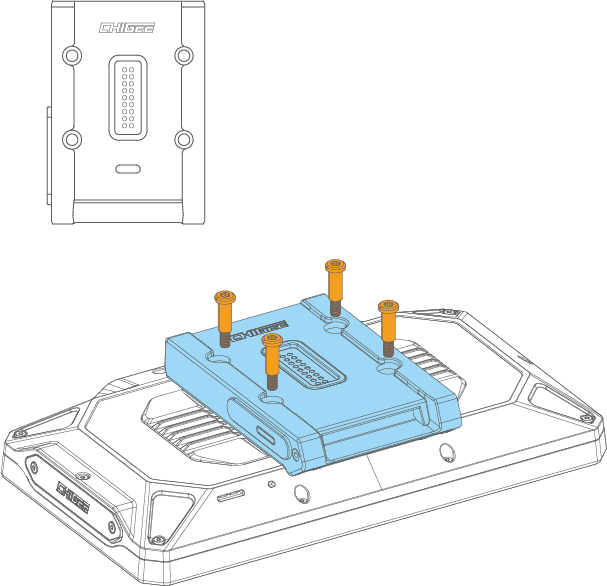

2.Install BMW Quick-Release Module

ติดตั้งโมดูลปลดเร็ว BMW เข้ากับหน่วยหลักและขันสกรูให้แน่น แรงบิดที่แนะนำ: 0.8 N.m

*สกรูได้รับการเคลือบล่วงหน้าด้วย thread locker กรุณาอย่าใช้กาวเพิ่มเติม

3. เสียบ AIO-6 เข้ากับฐานของ BMW Motorrad

ใส่ AIO-6 เข้ากับฐานของ BMW Motorrad ตรวจสอบให้แน่ใจว่าติดตั้งอย่างมั่นคงเพื่อป้องกันไม่ให้อุปกรณ์หล่นเนื่องจากความหลวม

AIO-6 MAX

หากไม่ได้ซื้อชุดกล้อง สายปลดเร็วของ BMW ไม่จำเป็นต้องติดตั้ง



AIO-6 LTE

เนื่องจาก BMW Nav Prep จะสูญเสียพลังงานทั้งหมดเมื่อ BMW ถูกปิด จึงแนะนำให้เชื่อมต่อสายปลดเร็วของ BMW เข้ากับพอร์ต Type-C ของโมดูลและเข้ากับสายไฟ แม้ว่าจะไม่มีกล้องติดตั้งก็ตาม มิฉะนั้น การแจ้งเตือนสัญญาณสั่นสะเทือนและการสตรีมสดจากระยะไกลอาจไม่ทำงาน

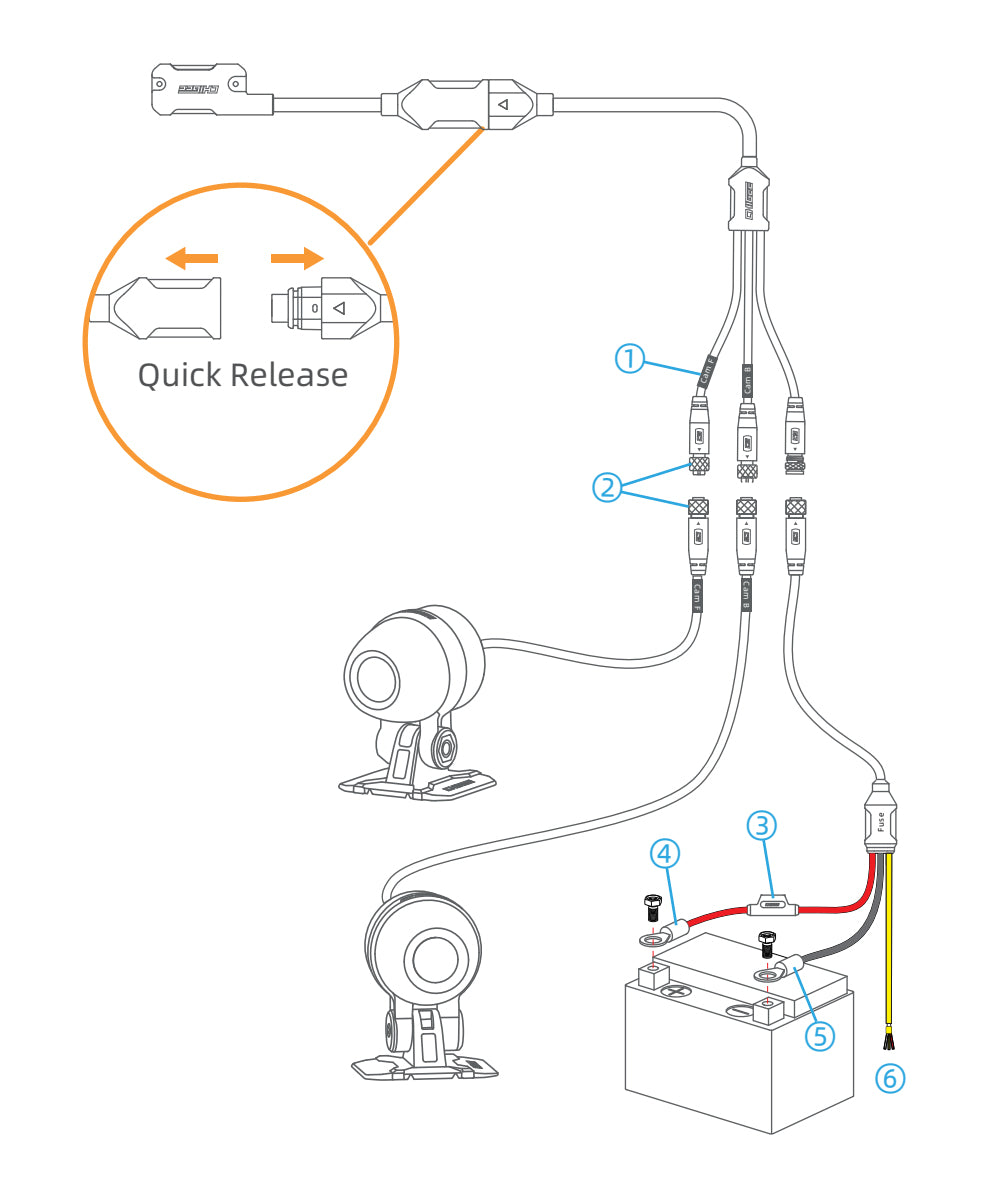

4. เข้าถึงกล้อง

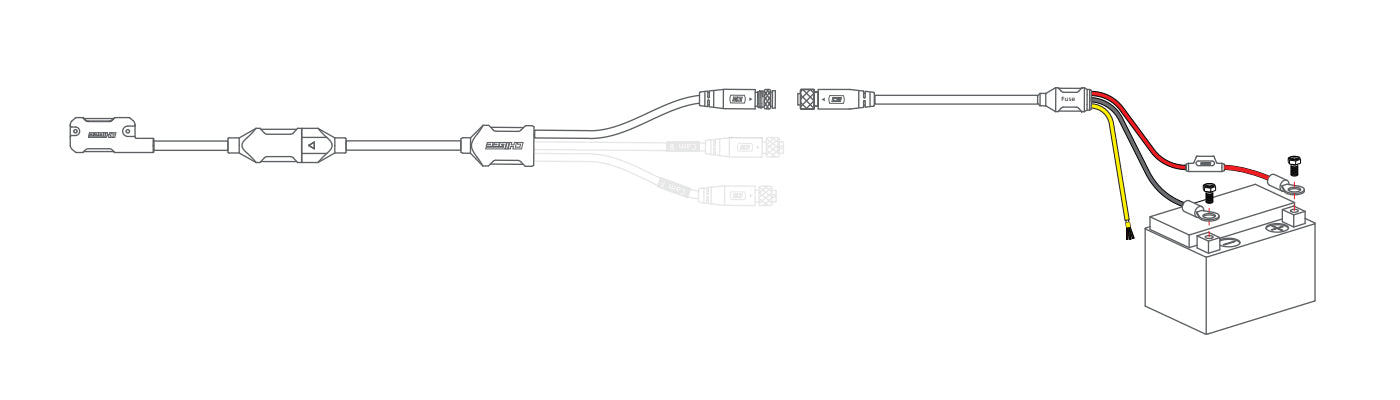

เชื่อมต่อสายปล่อยเร็วของกล้องเข้ากับกล้องด้านหน้า/ด้านหลังและแบตเตอรี่รถจักรยานยนต์

ระบุตำแหน่งกล้องด้านหน้าและด้านหลังโดยตรวจสอบป้ายกำกับ
资源 1400

กล้องหน้า

资源 2400

Rear Camera

จัดตำแหน่งขั้วต่อให้ตรงกับ▲ทำเครื่องหมายก่อนเสียบปลั๊ก จากนั้น ใส่และขันน็อตให้แน่น

กล่องฟิวส์ (3A)

ต่อสายสีแดงเข้ากับขั้วบวกของแบตเตอรี่รถจักรยานยนต์

ต่อสายสีดำเข้ากับขั้วลบของแบตเตอรี่รถจักรยานยนต์

Connect the yellow wire to the motorcycle's ACC terminal.

บทนำเกี่ยวกับการเดินสายไฟและการเชื่อมต่อพลังงาน

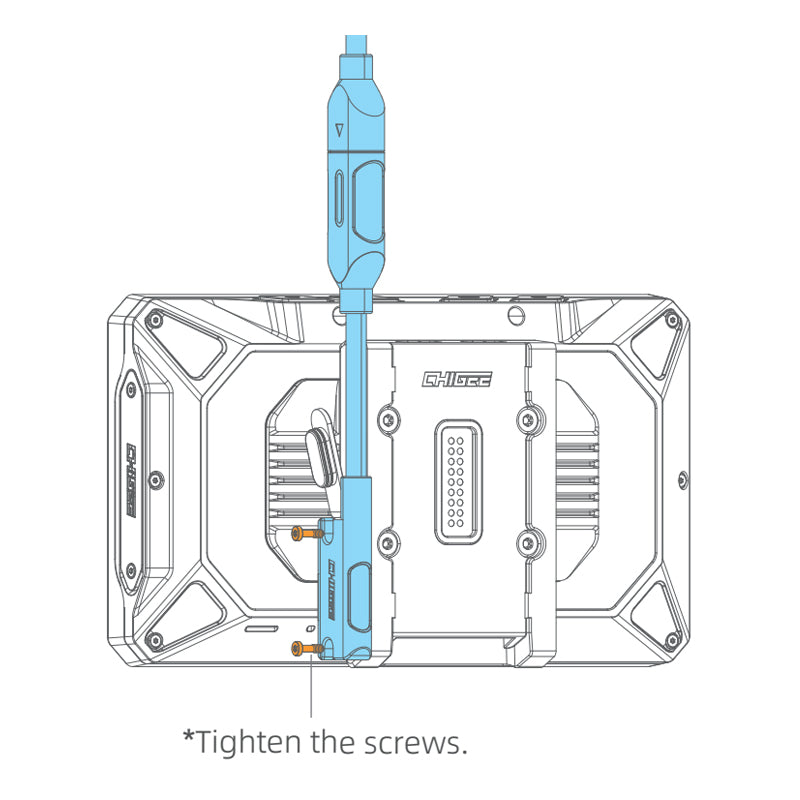

5. เชื่อมต่อและยึดสายปล่อยกล้องแบบรวดเร็วให้แน่นหนา

เสียบสายปล่อยกล้องแบบรวดเร็วเข้ากับโมดูลปล่อยแบบรวดเร็วของ BMW และขันสกรูให้แน่น หลีกเลี่ยงการถอดประกอบบ่อยครั้ง ค่าแรงบิดสกรูที่แนะนำ: 1.5 Kgf·cm.

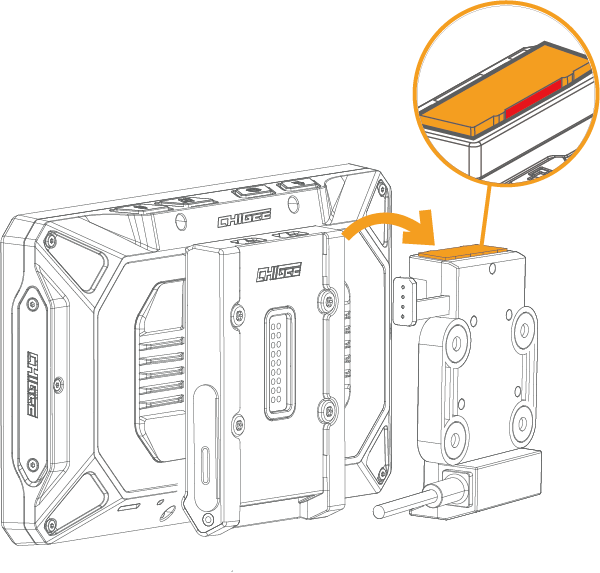

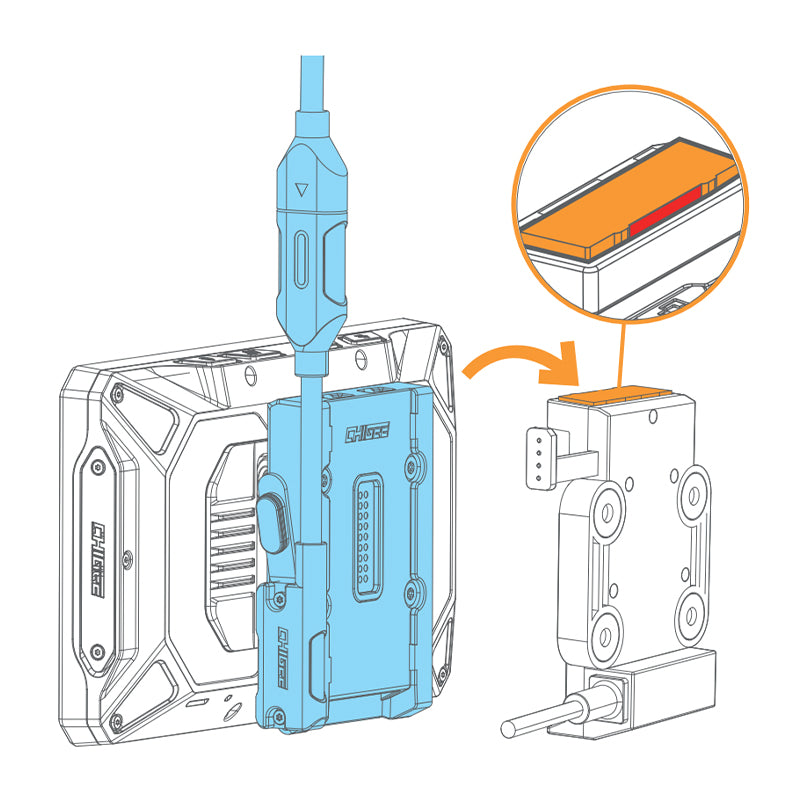

6. ติดตั้ง AIO-6 ลงบน BMW Motorrad Base

Install the AIO-6 with the BMW quick-release module and quick-release cable onto the BMW Motorrad mount. Make sure it is securely attached to prevent the device from falling due to looseness.

พารามิเตอร์

ชื่อผลิตภัณฑ์

โมดูลปลดเร็ว BMW

ขนาด

55 x 14 x 80 มม.

Material

พีเอ66

ระดับการกันน้ำ

ไอพี68
