Installation av AIO-6 i en BMW – Allt du behöver veta

Introduktion

Under sommaren 2024 introducerade vi en innovativ lösning – denAIO-5 Play for BMW. Dess otroliga integrationsnivå och användarvänlighet erövrade snabbt hjärtat hos BMW-motorcykelägare.

Idag, nästa flaggskeppsmodell från CHIGEE – denAIO-6– är redan tillgänglig. Precis som sin föregångare erbjuder den möjligheten att monteras i det originala BMW-fästet, läsa data från motorcykelns motor och styras via det originala BMW WonderWheel.

AIO-6 är ett mer avancerat system, och bland många nya funktioner introducerar det även möjligheten att ansluta kameror. Detta medför förändringar i installationsmetoder.I den här bloggen kommer du att lära dig hur man ansluter AIO-6 till BMW beroende på konfigurationen.

AIO-6 Installationskrav

För att montera AIO-6 på BMW Nav Prep-basen måste två villkor uppfyllas.

1. Motorcykeln måste ha en original BMW Nav Prep-navigationsbas som är kompatibel med den 5:e eller 6:e generationen av navigation.

Om din motorcykel inte har en sådan bas, kan du fortfarande få BMW-funktionalitet genom att användaCGRC Lin adapter. I detta fall är installationsmetoden valfri.

2. Motorcykeln måste ha programvarupaketet "Preparing the navigation device" (SA 272).
Om din motorcykel hade ett navigeringsfäste valt i sin ursprungliga konfiguration, har den förmodligen redan detta paket.

Om navigationsfästet installerades senare, på ett servicecenter som inte är en BMW-återförsäljare, kan du behöva installera ett extra paket. Konsultera din BMW-återförsäljare för att bekräfta installationen.

Det enklaste sättet att kontrollera kompatibilitet är viaAIO-6 Kompatibilitetssida.

Montering av BMW-modulen till AIO-6-enheten

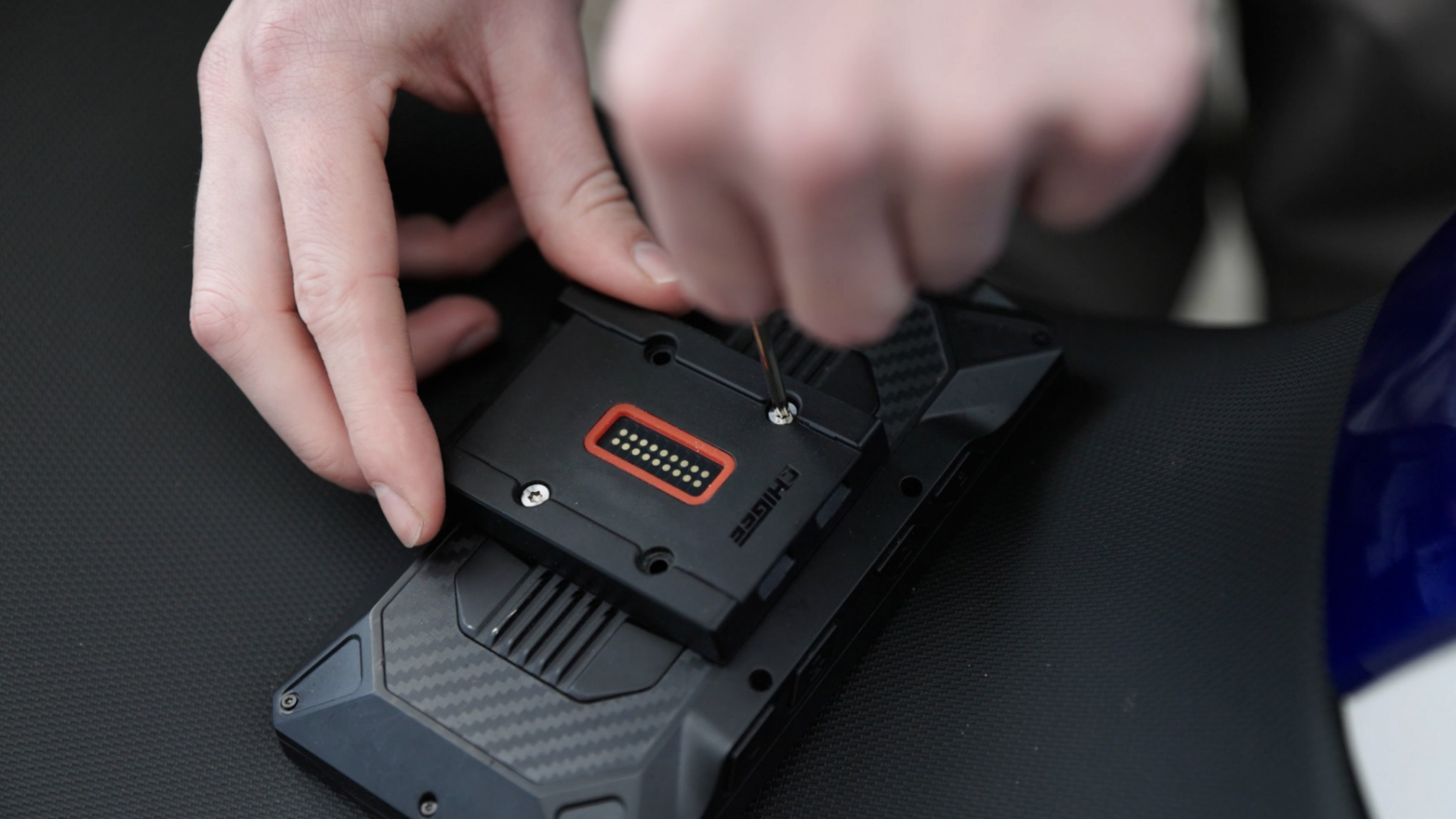

Efter att ha packat upp AIO-6 kommer du att märka att BMW-basen och huvudenheten är separata komponenter.BMW-modulen måste skruvas på AIO-6 huvudenheten enligt de bifogade instruktionerna.

Detaljer för installation av AIO-6 på BMW

Det finns tre huvudsakliga alternativ tillgängliga, som skiljer sig avsevärt när det gäller installation:

1. AIO-6 MAX med BMW bas
2. AIO-6 LTE med BMW bas
3. AIO-6 med BMW bas och kameror (installationen är densamma för LTE och MAX)

AIO-6 MAX med BMW bas

Om du valde den grundläggande versionen av AIO-6 (MAX), är installationen extremt enkel—bara montera AIO-6 i navigationshållaren.Inga kablar krävs.

AIO-6 LTE med BMW bas

AIO-6 LTE kommer med många användbara funktioner som fungerar även när motorcykeln är avstängd. För detta ändamål är den utrustad med en ultra-låg strömförbrukningsläge.

Tyvärr kopplar den ursprungliga BMW-navigationsbasen helt av strömförsörjningen när motorcykeln stängs av. Om du inte drar en extra kabel direkt till batteriet för att möjliggöra låg strömförbrukning när motorcykeln är avstängd, kommer följande funktioner inte att vara tillgängliga:

• Fjärraviseringar om låg batterispänning
• Fjärraviseringar om larm
• Fjärrplats, däcktryck och batterispänningsövervakning
• Fjärrvideo förhandsgranskning från kameror (valfritt)
• Fjärrstyrning av geofence-larm (tillval)

Kabeln är ansluten direkt till BMW-basen — du behöver försiktigt lyfta tätningsringen och fästa kabeln med två skruvar (se detaljerade illustrationer i bruksanvisningen).

Denna kabel möjliggör snabb plug & play-installation. Som du kommer att märka finns det en quick-connect-kontakt några centimeter ovanför basen. Glöm inte att säkra kontakten med det inbyggda skyddet efter anslutning.

Därefter, dra ledningarna till batteriet och anslut den gula ACC-ledningen.

AIO-6 med BMW bas och kameror

Att kombinera AIO-6 med en dashcam skapar ett kraftfullt duo fyllt med användbara funktioner. Installationen kräver att både kamerorna och strömkablarna ansluts till batteriet, som visas i diagrammet nedan.

BMW K1600, 1200RT (2014–2017), 1250RT (2020)

Ägare av dessa lyxiga touring-motorcyklar kanske undrar hur saker fungerar på modeller med eninbyggd navigationsfack. Dessa motorcyklar har ett hölje som är utformat för navigationsenheterupp till 5 tum. The AIO-6 är för storatt passa in i detta integrerade utrymme på dessa motorcyklar.

En dedikerad lösning för dessa långdistans-turister är under utveckling, och fullständig kompatibilitetsinformation kommer att publiceras när den är klar.

För en perfekt passform på dessa modeller, se den beprövade och tillförlitligaAIO-5 Play for BMW.

BONUS – Hur ansluter man den gula ACC-ledningen?

Att korrekt ansluta den gula ACC-ledningen är avgörande för att systemet ska fungera som det ska. Osäker på hur man gör? Här är några tips:

• Förbered en multimeter– det kommer att hjälpa dig mycket att hitta den tråd som får ström när tändningen är påslagen.
• Anslut inte den gula ledningen till 3-pins navigationsbasgränssnittet– detta kan orsaka störningar i motorcykelns elektronik.
• Kontrollera säkringslådan– om din motorcykel har en, är det en lätt plats att koppla den gula tråden.
• Bakljus-/positionslysharnesk– denna tråd matchar våra krav perfekt (den slås på med tändningen), är ofta lätt att komma åt och erbjuder en separat installationspunkt, vilket minskar risken för störningar.
