โมดูลปลดเร็ว CG

คู่มือผู้ใช้

1. ถอดฐานลูกบอลออก

ถอดชุดติดตั้งลูกบอลมาตรฐานออกจากจอแสดงผล AIO-6

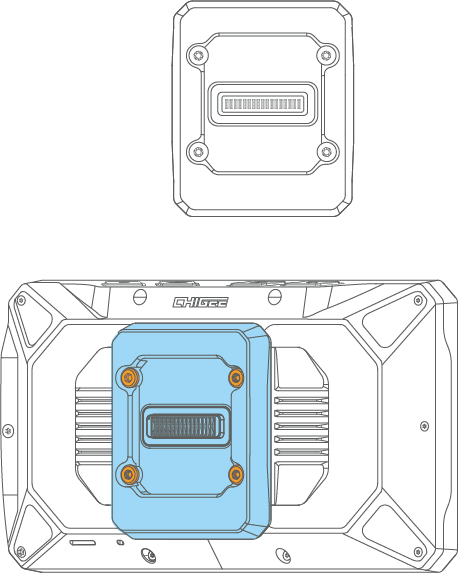

2. Install the CG Quick-Release Module

ติดตั้งโมดูลปลดเร็ว CG เข้ากับหน่วยหลักและขันสกรูให้แน่น แรงบิดที่แนะนำ: 0.8 N.m

*สกรูได้รับการเคลือบล่วงหน้าด้วย thread locker กรุณาอย่าใช้กาวเพิ่มเติม

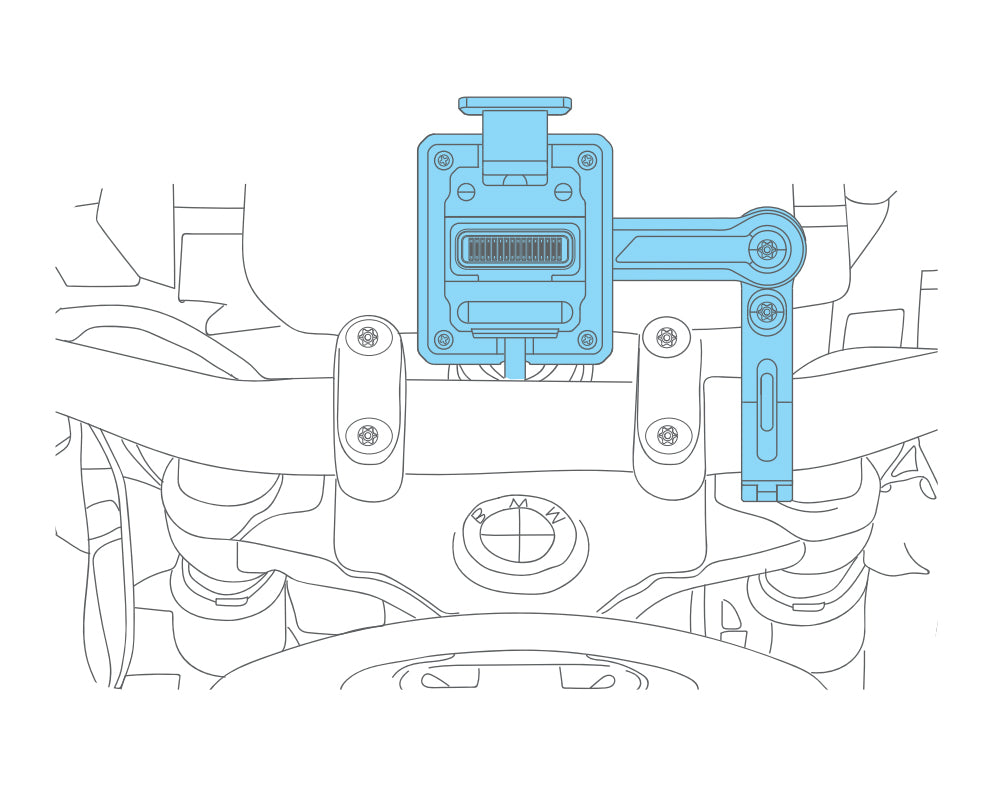

3. การติดตั้งฐานปลดเร็ว CG

เลือก支架ที่ถูกต้องสำหรับรถจักรยานยนต์ของคุณ ติดตั้งฐานแบบปล่อยเร็วให้แน่นหนาในตำแหน่งที่เหมาะสมบนรถ

วิธีการเลือกที่ยึด?

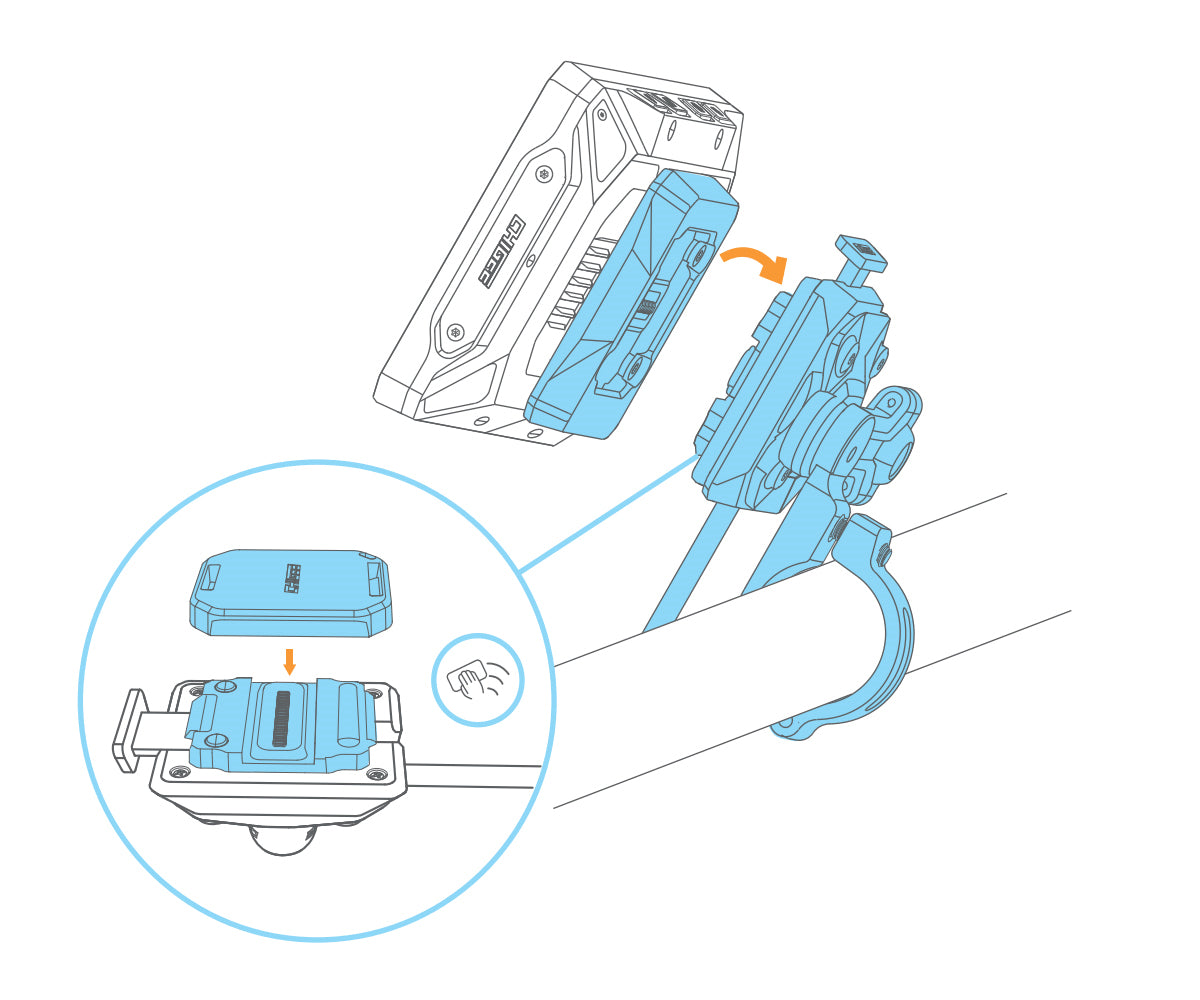

4. เสร็จสิ้นการติดตั้งและตรวจสอบ

กดยึดหน่วยเข้ากับฐานอย่างแน่นหนาจนกว่าคุณจะได้ยินเสียง 'คลิก' ซึ่งแสดงว่าการติดตั้งเสร็จสิ้น ตรวจสอบให้แน่ใจว่าหน่วยถูกยึดอย่างมั่นคง

*ตรวจสอบการติดตั้งให้มั่นคงเพื่อป้องกันไม่ให้หน่วยหลุดออกเนื่องจากความหลวม

*หลังจากถอดตัวเครื่องหลักออกแล้ว ให้ติดตั้งฝาครอบป้องกันน้ำ Waterproof Protective Cover เข้าไปแทนที่*

พารามิเตอร์

Product Name

CG Quick-Release Module

Dimensions

55 x 28 x 67 mm

Material

PA66

ระดับการกันน้ำ

ไอพี68

อุปกรณ์เสริมเพิ่มเติมตามต้องการ
