Installation des AIO-6 in einem BMW – Alles, was Sie wissen müssen

Einführung

Im Sommer 2024 stellten wir eine innovative Lösung vor – dieAIO-5 Play für BMW. Sein unübertroffenes Maß an Integration und Benutzerfreundlichkeit eroberte schnell die Herzen der BMW-Motorradbesitzer.

Heute das nächste Flaggschiffmodell von CHIGEE – die AIO-6– ist bereits verfügbar. Wie sein Vorgänger bietet es die Möglichkeit, in die original BMW-Halterung eingebaut zu werden, Daten vom Motorradmotor auszulesen und über das original BMW WonderWheel gesteuert zu werden.

Das AIO-6 ist ein fortschrittlicheres System, und unter vielen neuen Funktionen führt es auch die Option ein, Kameras anzuschließen. Dies bringt Änderungen in den Installationsmethoden.In diesem Blog erfahren Sie, wie Sie den AIO-6 je nach Konfiguration mit BMW verbinden.

AIO-6 Installationsanforderungen

Um das AIO-6 auf der BMW Nav Prep-Basis zu montieren, müssen zwei Bedingungen erfüllt sein.

1. Das Motorrad muss über eine original BMW Nav Prep Navigationsbasis verfügen, die mit der 5. oder 6. Generation der Navigation kompatibel ist.

Wenn dein Motorrad keine solche Basis hat, kannst du dennoch BMW-Funktionalität erhalten, indem du die CGRC Lin adapter. In diesem Fall ist die Installationsmethode optional.

2. Das Motorrad muss das Softwarepaket "Vorbereitung des Navigationsgeräts" (SA 272) haben.
Wenn für Ihr Motorrad bei der ursprünglichen Konfiguration eine Navigationshalterung ausgewählt wurde, hat es wahrscheinlich bereits dieses Paket.

Wenn die Navigationshalterung später in einer Werkstatt installiert wurde, die kein BMW-Händler ist, müssen Sie möglicherweise ein zusätzliches Paket installieren. Konsultieren Sie Ihren BMW-Händler, um die Installation zu bestätigen.

Der einfachste Weg, die Kompatibilität zu überprüfen, ist dieAIO-6 Kompatibilitätsseite.

Montage des BMW-Moduls an die AIO-6-Einheit

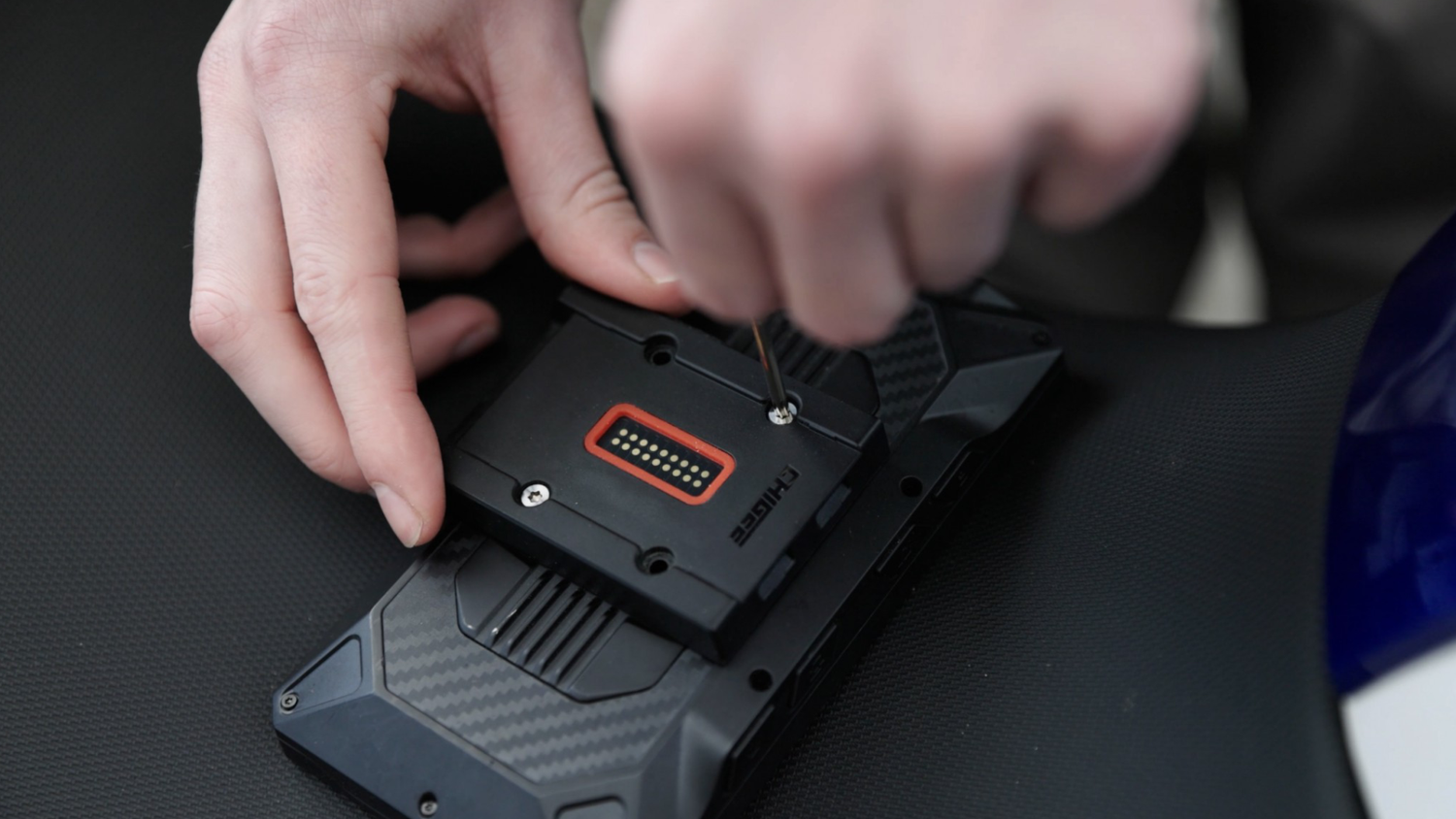

Nach dem Auspacken des AIO-6 werden Sie feststellen, dass die BMW Base und die Haupteinheit separate Komponenten sind.Das BMW-Modul muss gemäß den beiliegenden Anweisungen auf die AIO-6-Haupteinheit geschraubt werden.

Besonderheiten bei der Installation des AIO-6 auf BMW

Es gibt drei Hauptoptionen, die sich in Bezug auf die Installation erheblich unterscheiden:

1. AIO-6 MAX mit BMW Basis
2. AIO-6 LTE mit BMW-Basis
3. AIO-6 mit BMW-Basis und Kameras (die Installation ist für LTE und MAX gleich)

AIO-6 MAX mit BMW Basis

Wenn Sie die Basic-Version des AIO-6 (MAX) gewählt haben, ist die Installation extrem einfach—befestigen Sie das AIO-6 einfach im Navigationshalter.Es sind keine Kabel erforderlich.

AIO-6 LTE mit BMW-Basis

Das AIO-6 LTE verfügt über viele nützliche Funktionen, die auch dann funktionieren, wenn das Motorrad ausgeschaltet ist. Zu diesem Zweck ist es mit einem Ultra-Low-Power-Verbrauchsmodus ausgestattet.

Leider schneidet die original BMW Navigationsbasis die Stromversorgung vollständig ab, wenn das Motorrad ausgeschaltet ist. Wenn Sie kein zusätzliches Kabel direkt zur Batterie führen, um einen geringen Stromverbrauch zu ermöglichen, wenn das Motorrad aus ist, stehen die folgenden Funktionen nicht zur Verfügung:

• Fernmeldungen bei niedriger Batteriespannung
• Fernalarm-Benachrichtigungen
• Fernüberwachung von Standort, Reifendruck und Batteriespannung
• Vorschau von Videostreams von Kameras (optional)
• Ferngesteuerte Geofence-Alarmanlage (optional)

Das Kabel ist direkt mit der BMW-Basis verbunden – Sie müssen die Dichtung leicht anheben und das Kabel mit zwei Schrauben befestigen (siehe detaillierte Abbildungen im Benutzerhandbuch).

Dieses Kabel ermöglicht eine schnelle Plug & Play Installation. Wie Sie bemerken werden, befindet sich ein paar Zentimeter über der Basis eine Schnellkupplung. Denken Sie daran, die Buchse nach dem Anschließen mit dem integrierten Deckel zu sichern.

Als Nächstes führen Sie die Kabel zur Batterie und schließen Sie das gelbe ACC-Kabel an.

AIO-6 mit BMW-Basis und Kameras

Die Kombination aus AIO-6 und einer Dashcam ergibt ein leistungsstarkes Duo, das voller nützlicher Funktionen steckt. Die Installation erfordert das Verbinden beider Kameras und der Stromkabel mit der Batterie, wie in der unten stehenden Abbildung gezeigt.

BMW K1600, 1200RT (2014–2017), 1250RT (2020)

Besitzer dieser luxuriösen Touring-Motorräder fragen sich vielleicht, wie die Dinge bei Modellen mit einereingebautes Navigationsfach. Diese Motorräder haben ein Gehäuse, das für Navigationsgeräte konzipiert istbis zu 5 Zoll. DieAIO-6 ist zu großin diesen integrierten Raum auf diesen Motorrädern zu passen.

Eine dedizierte Lösung für diese Langstrecken-Tourer ist in der Entwicklung, und es wird vollständige Kompatibilitätsinformationen veröffentlichen, sobald sie bereit ist.

Für eine perfekte Passform bei diesen Modellen siehe die bewährte und zuverlässigeAIO-5 Play für BMW.

BONUS – Wie verbindet man den gelben ACC-Draht?

Das korrekte Verbinden des gelben ACC-Kabels ist entscheidend für den ordnungsgemäßen Systembetrieb. Du weißt nicht, wie man das macht? Hier sind ein paar Tipps:

• Bereite ein Multimeter vor– es wird dir sehr helfen, das Kabel zu finden, das Strom erhält, wenn die Zündung eingeschaltet wird.
• Verbinden Sie den gelben Draht nicht mit der 3-poligen Navigationsbasis-Schnittstelle– dies kann zu Störungen bei der Elektronik des Motorrads führen.
• Überprüfe die Sicherungskasten– wenn dein Motorrad eines hat, ist es ein einfacher Ort, um das gelbe Kabel anzuzapfen.
• Rücklicht/Positionslicht Harness – dieser Draht entspricht perfekt unserer Anforderung (er schaltet sich mit der Zündung ein), ist oft leicht zugänglich und bietet einen separaten Installationspunkt, was das Risiko von Störungen verringert.
