BMW Nav Prep + AIO-6: Schnellmontage-Modul Kompatibilität & Einrichtung

BMW’s Nav Prep-System ist eine dieser Werks Optionen, die auf dem Armaturenbrett ordentlich aussehen, aber Fahrer dazu veranlassen, sich zu fragen, wie weit sie damit kommen können. Standardmäßig ist die Halterung für Navigator 5/6 Geräte ausgelegt.Der AIO-6 eröffnet diesen Raum, indem er die Halterung in ein Zentrum für CarPlay, Android Auto und Echtzeit-Motorrad-Daten verwandelt.Um es jedoch zum Funktionieren zu bringen, benötigen Sie das BMW Schnellmontage-Modul – ein Zusatzgerät, das den AIO-6 so anpasst, dass er nahtlos in die Navigator-Halterung passt.

Passe deine BMW Nav Prep Halterung für AIO-6 an, um CarPlay, Android Auto und Live-Motorrad-Daten in einem nahtlosen Hub freizuschalten, der auf deine BMW montiert ist, als käme er direkt von der Fabrik.Quelle

Diese Einrichtung dreht sich nicht nur um Bequemlichkeit. Mit dem Schnellverschluss verankert sich das AIO-6 sicher für die Fahrt und lässt sich in Sekunden abnehmen, wenn du es ins Innere bringen oder zwischen Motorrädern wechseln möchtest.Motorradfahrer erhalten die Vorteile einer Werkseinstellung mit der Freiheit eines modernen Displays, und das alles ohne zusätzliche Verkabelung.

Im Folgenden finden Sie eine vollständige Aufschlüssung der Funktionsweise des Schnellwechselmoduls, eine Schritt-für-Schritt-Anleitung zur Einrichtung und Informationen dazu, wo Kompatibilitätsdetails am wichtigsten sind. Außerdem erhalten Sie Tipps zur Fehlerbehebung bei häufigen Problemen, von Stromproblemen bis hin zu Datenlücken, sowie eine Zusammenfassung der am häufigsten gestellten Fragen von Fahrern, bevor sie den Wechsel vornehmen.

Schritt-für-Schritt-Einrichtung

Die Installation des BMW Schnellmontage-Moduls auf dem AIO-6 ist unkompliziert. Befolgen Sie diese Schritte, um einen sicheren Sitz und die volle Funktionalität mit dem Nav Prep-System Ihres Motorrads zu gewährleisten.

1. Bestätige Nav-Vorbereitung
Stellen Sie sicher, dass Ihr Motorrad mit BMW Nav Prep ausgestattet ist. Das bedeutet, dass es die Navigator 5/6 Halterung mit bereits installierten Strom- und Datenpins hat. Wenn Sie unsicher sind, ob Ihr Modell dies unterstützt, überprüfen Sie dieKompatibilitätsseiteBevor es weitergeht.

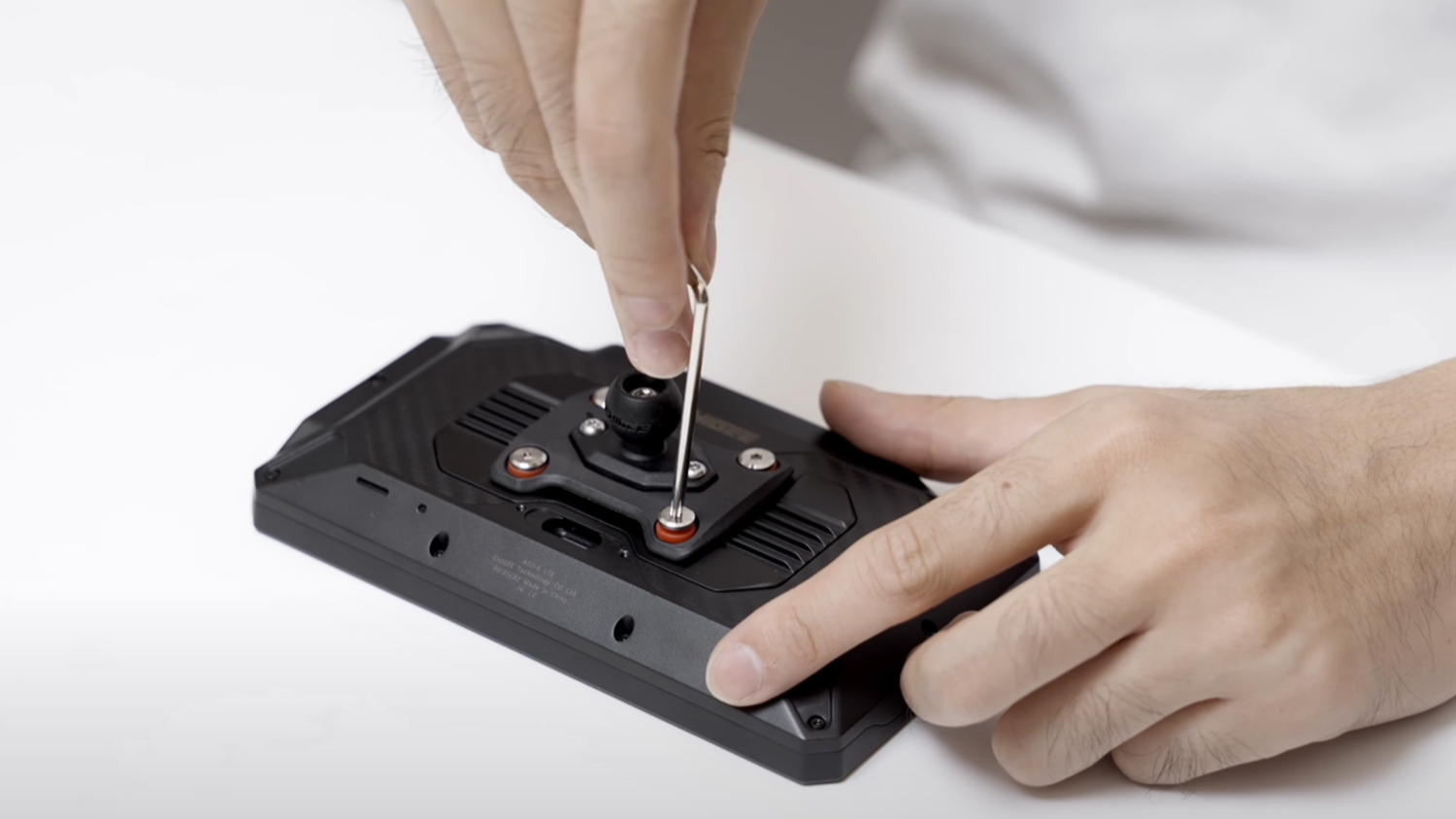

2. Befestigen Sie das BMW Schnellmontage-Modul am AIO-6
Positionieren Sie das Schnellverschlussmodul auf der Rückseite des AIO-6, indem Sie es mit den Befestigungsbohrungen ausrichten. Verwenden Sie die mitgelieferten Schrauben, um es sicher an dem Gehäuse zu befestigen. Sobald es festgezogen ist, wird das Modul zur Montageschnittstelle, die es dem AIO-6 ermöglicht, in die BMW Navigator 5/6 Halterung einzurasten. Es ist keine zusätzliche Verkabelung erforderlich – das Modul verbindet sich über die vorhandenen Nav Prep Halterungspins.

Befestigen Sie das Schnellmontage-Modul am AIO-6, um eine Plug-and-Play-Passform für die BMW Navigator 5/6 Halterung zu schaffen.Quelle

3. Befestigen Sie das AIO-6 in der Halterung
Positionieren Sie das AIO-6 mit der Schnellentriegelung in Richtung der Navigator-Halterung. Drücken Sie es hinein, bis der Mechanismus einrastet. Die Einheit sollte nun fest verriegelt sein, genau wie ein Navigator 5/6-Gerät.

4. Überprüfen Sie die Stromversorgung und die Verbindung
Das AIO-6 sollte automatisch einschalten, sobald es eingesetzt ist. Stellen Sie sicher, dass das Display normal hochfährt und die Verbindung stabil ist.

5. Wunder-Rad-Steuerung aktivieren
Bei einigen BMW-Modellen mit Nav Prep kann das Wunder-Rad das AIO-6 direkt steuern, sobald es in der Halterung montiert ist. Bei anderen werden die Signale nicht weitergeleitet, und Sie müssen das installieren.CGRC FernbedienungsmodulUm die Eingabe des Wunder-Rads zu aktivieren. Dieser Adapter verbindet sich über das CAN/LIN-System des Motorrads, um sicherzustellen, dass das AIO-6 korrekt auf die Steuerungen reagiert. Schauen Sie sich anVerwendung des BMW Wunder-Rad zur Steuerung der Chigee-Anzeige.

6. Firmware auf dem neuesten Stand halten
Stellen Sie sicher, dass das AIO-6 mit der neuesten Firmware läuft, um einen stabilen Betrieb und die vollständige Unterstützung des Wunder-Rads zu gewährleisten. Um zu aktualisieren, verbinden Sie die Einheit mit Wi-Fi, gehen Sie zuEinstellungenund überprüfen Sie auf verfügbare Downloads. Befolgen Sie die Anweisungen auf dem Bildschirm, um die Installation abzuschließen. Das aktuelle Firmware sicherzustellen einen stabilen Betrieb und volle Kompatibilität mit sowohl der Dockingstation als auch der CGRC Remote.

Kompatibilitätsübersicht

Das BMW Schnellmontage-Modul integriert das AIO-6 Max und LTE in dasselbe System, das BMW für seine Navigator 5/6 Einheiten entwickelt hat. Die Installation ist unkompliziert, aber die Kompatibilität kann je nach Modelljahr und Konfiguration des Motorrads variieren.

Vom Navigator-Halter zum vernetzten Cockpit — das Schnellmontage-Modul macht es nahtlos.Quelle

Wunder-Rad kontrolleist der Punkt, an dem diese Unterschiede am deutlichsten werden. Bei vielen BMWs mit Nav-Vorbereitung funktioniert das Wunder-Rad nativ, sodass Fahrer das AIO-6 direkt verwalten können. Bei einigen Modellen werden die Signale jedoch nicht weitergeleitet, und einCGRC CAN-Modul wird benötigt, um die Lücke zu schließen. Dieser Adapter greift auf das CAN/LIN-System des Motorrads zu, um sicherzustellen, dass das AIO-6 korrekt reagiert.

Einige Modelle erfordern zusätzliche Hardware neben dem Schnellmontage-Modul.Auf der R1200RT und R1250RT, die serienmäßige Halterungsposition sitzt zu tief im Armaturenbrett für das größere sechs-Zoll AIO-6, daherein Verlängerungsstangewird benötigt, um die Einheit in den richtigen Blickwinkel zu heben.

Die BMW K1600 Serie wird derzeit nicht unterstützt.Eine Lösung befindet sich noch in der Entwicklung, und Fahrer werden gebeten, die AIO-5 Play BMW-Versionin der Zwischenzeit.

Die Unterstützung für TPMS hängt ebenfalls vom Motorrad ab.Wenn das BMW über ein werksseitiges TPMS verfügt und Daten durch das System überträgt, kann das AIO-6 diese direkt anzeigen. Wenn nicht, müssen Fahrer Chigee’s eigenes TPMS-Kit verwenden, daDrittanbieter-Sensoren werden nicht unterstützt.

Da BMW-Konfigurationen nicht nur nach Modelljahr, sondern auch nach Markt und Ausstattungsvariante variieren,Die Kompatibilität sollte für jedes spezifische Motorrad überprüft werden.. DiesKompatibilitätsseitebietet den aktuellsten Bezugspunkt vor dem Kauf.

Konflikt: BMW QR vs Chigee QR

Der AIO-6 kann entweder mit derBMW Schnellmontage-Modulzur Verwendung mit Nav Prep oder demChigee Schnellmontage-Modulfür andere Motorräder. Was es nicht kann, ist, beide Systeme auf dem gleichen Display laufen zu lassen.

Während es technisch möglich ist, zwischen den beiden zu wechseln, indem man die Rückplatte entfernt und sie mit Schrauben wieder installiert, birgt dies bei wiederholtem Ausführen ein Risiko für das AIO-6.Jede Veränderung nutzt die Befestigungspunkte ab., wodurch die Gefahr von beschädigten Schraublöchern, lockerer Passform oder beeinträchtigter Wasserdichtigkeit steigt. Im Laufe der Zeit kann die Haltbarkeit des Displays selbst verringert werden.

Häufiges Austauschen der Rückenplatte nutzt Befestigungspunkte ab, was das Risiko von abgenutzten Schrauben, lockerer Passform und verringertem Wasserschutz im Laufe der Zeit erhöht.Quelle

Es ist auch wichtig zu beachten, dass diezwei Module sind völlig unterschiedliche Produkte mit verschiedenen Rückenplatten. Sie sind nicht dafür ausgelegt, auf einem einzigen AIO-6 kombiniert oder gemischt zu werden.

Der sicherere Ansatz ist, ein AIO-6 für jedes System zu verwenden.Wenn du sowohl ein BMW mit Nav Prep als auch eine andere Marke, die die Chigee-Halterung verwendet, fährst, ist die empfohlene Lösung, ein zweites AIO-6 zu verwenden. Dies vermeidet ständigen Abbau, erhält die Strukturintegrität und garantiert langfristige Zuverlässigkeit beim Wechsel zwischen Motorrädern.

Fehlersuche

Keine Leistung

Wenn das AIO-6 nach der Installation nicht einschaltet, überprüfen Sie die Grundlagen. Stellen Sie sicher, dass die BMW Navigator 5/6 Halterung original und korrekt mit dem Motorrad-Harness verbunden ist. Überprüfen Sie die Stecker und reinigen Sie die Metallkontakte sowohl an der Halterung als auch an der Verkabelung des Motorrads, da Korrosion oder Schmutz das Signal blockieren können.

Leistungsverlust ein Rätsel? Beginnen Sie mit den Grundlagen – Verkabelung, Kontakte und Sitz des Fahrzeugs.Quelle

Fehlende oder teilweise Daten

Wenn das AIO-6 hochfährt, aber Daten fehlen, denken Sie daran, dass das Display nur anzeigen kann, was Ihr BMW-System bereitstellt. Einige Modelle vor 2017 senden nicht alle ECU-Daten über den LIN-Bus, was bedeutet, dass nur teilweise Informationen erscheinen werden. In diesem Fall funktioniert das AIO-6 normal, und kein Update oder Einstellung kann den Datenstrom erweitern, der über das Motorrad übertragen wird.

Wunder-Rad Reagiert Nicht

Die Steuerung des Wunder-Rads kann ebenfalls inkonsistent sein. Zuerst geht man inEinstellungen > Funktionen > RCauf dem AIO-6 und bestätige, dass “NAV” ausgewählt ist. Wenn immer noch keine Reaktion erfolgt, überprüfe, ob dein Motorrad SA 272 aktiviert hat — eine Schritt-für-Schritt-Anleitung ist in diesemWunder-Rad Fehlerbehebungsartikel.

Bei Modellen, bei denen eine native Wunder-Rad-Eingabe nicht verfügbar ist, das Hinzufügen derCGRC CAN-Modulist der nächste Schritt.

Bringen Sie Ihr Wunder-Rad zum Leben — das CGRC CAN-Modul schließt die Lücke, wo native Steuerung fehlt.Quelle

CGRC LIN / CAN Funktioniert nicht

Wenn Ihr CGRC-Modul installiert ist, aber nicht wie erwartet funktioniert, gibt es ein dediziertesUnterstützungshandbuchDas durchläuft die Diagnose. Schritte umfassen die Bestätigung des Modul-Anschluss-Typs, die Überprüfung der Verkabelungsintegrität und die Sicherstellung, dass die richtige Option in den AIO-6 Einstellungen ausgewählt ist. Dies stellt sicher, dass das Modul erkannt wird und korrekt kommuniziert.

Firmware-Updates

Denk daran, das AIO-6 immer auf dem neuesten Firmware-Stand zu halten. Verbinde dich mit Wi-Fi, öffne die Einstellungen und lade alle verfügbaren Updates herunter.Viele Probleme mit Stabilität, Daten oder Steuerung werden durch diese Updates behoben.

BMW AIO-6 Schnellmontage-Modul FAQs

Wir haben die Installation, Kompatibilität und Einrichtung im Detail behandelt. Zum Abschluss hier die am häufigsten gestellten Fragen von Fahrern zum BMW Schnellmontage-Modul.

Brauche ich das BMW Schnellmontage-Modul, um das AIO-6 auf meinem BMW zu verwenden?

Ja. Das AIO-6 passt nicht von allein in die BMW Navigator 5/6 Halterung. Das BMW Schnellmontage-Modul ist ein optionales Zubehör, das an der Rückseite des AIO-6 befestigt werden muss, um es mit Nav Prep kompatibel zu machen. Dann bist du bereit für das Abenteuer.

Fahre vorbereitet—dein AIO-6 benötigt das BMW Schnellmontage-Modul für eine perfekte Passform mit der Navigator-Halterung.Quelle

Funktioniert das BMW Schnellmontage-Modul sowohl mit dem AIO-6 Max als auch mit dem LTE?

Ja. Das Modul ist für beide Versionen des AIO-6 konzipiert und wird auf die gleiche Weise installiert.

Ist beim Installieren des Schnellmontage-Moduls zusätzliche Verkabelung erforderlich?

Nein. Sobald das BMW Schnellmontage-Modul auf der Rückseite des AIO-6 befestigt ist, verbindet sich die Einheit direkt über die vorhandenen Strom- und Datenpins des Navigator-Halters.

Klick, schraub, fahr – kein zusätzliches Kabelnötig mit dem Schnellmontage-Modul.Quelle

Kann ich sowohl das BMW Schnellmontage- als auch das Chigee Schnellmontage-System am selben AIO-6 verwenden?

Nein. Beide Systeme erfordern das Ersetzen der AIO-6 Rückplatte mit Schrauben. Ein wiederholtes Wechseln zwischen ihnen birgt das Risiko, die Befestigungspunkte zu beschädigen und die Wasserdichtigkeit zu beeinträchtigen. Wenn du beide Arten von Halterungen an verschiedenen Motorrädern verwenden möchtest, ist die sicherere Lösung, jeweils ein AIO-6 für jede Konfiguration zu dedizieren.

Brauche ich die CGRC-Fernbedienung, um das Wunder-Rad zu verwenden?

Es hängt von deinem Motorrad ab. Einige BMWs mit Nav Prep ermöglichen es dem Wunder-Rad, das AIO-6 direkt zu steuern, sobald SA 272 aktiv ist. Andere tun dies nicht, und in diesen Fällen ist das CGRC CAN-Modul erforderlich. Selbst bei Motorrädern, die als nativ kompatibel gelistet sind, benötigen einige Fahrer möglicherweise das CGRC für einen stabilen Betrieb.

Was ist, wenn mein BMW älter ist oder kein Nav Prep installiert hat?

Wenn dein Motorrad eine 3-polige Navigations-Schnittstelle, aber keine Halterung hat, kannst du eine original BMW Navigator 5/6 Halterung selbst installieren. Mit Nav Prep an Ort und Stelle funktioniert das AIO-6 plus BMW Schnellmontage-Modul normal.

Ist die R1200RT oder R1250RT kompatibel?

Ja, aber aufgrund der größeren Größe des AIO-6 sitzt die serienmäßige Halterungsposition bei diesen Modellen zu tief. Für eine ordnungsgemäße Installation benötigen Sie das RT-Erweiterungsmodul zusammen mit dem BMW Schnellmontage-Modul.

Sieh alles, fahr richtig — das RT benötigt eine Verlängerungsklammer, um das AIO-6 in perfekten Blick zu bringen.Quelle

Ist die K1600 kompatibel?

Nein. Derzeit gibt es keine zuverlässige Installationsmöglichkeit für das AIO-6 auf der K1600. Eine Lösung ist noch in der Entwicklung, und die AIO-5 Play BMW-Version wird als empfohlene Alternative angegeben.
