Deze gids legt uit wat de elektromagnetische BMW-houder met snelle demontage doet, of uw motorfiets deze kan gebruiken, welke CHIGEE-displays worden ondersteund en wat u moet controleren voordat u bestelt.
Wat is de elektromagnetische BMW-houder met snelle demontage?
De BMW elektromagnetische snelle demontagebevestiging is een zelfstandige montagehouder voor compatibele BMW-motorfietsen en CHIGEE-displays.
Het combineert:
- Sleutelloze elektromagnetische vergrendeling
- BMW OEM-voedingsaansluiting
- Ondersteunde doorvoer van BMW-voertuiggegevens*
- Wonder Wheel-besturingssignalen*
- Snelle verwijdering van het display
- Trillingsdempende montage
Het is ontworpen voor BMW-motorfietsen die zijn uitgerust met een compatibele BMW OEM LIN-stroomconnector en communiceert via het BMW NAV LIN-systeem.
Heb ik BMW Nav Prep nodig?
Nee — niet noodzakelijk.
Er zijn twee veelvoorkomende installatiescenario's.
Uw BMW heeft al een navigatiecradle.
Als uw motorfiets momenteel een compatibele BMW mechanische navigatiecradle heeft, kan de CHIGEE elektromagnetische houder in plaats daarvan worden geïnstalleerd.
Hiermee kun je de traditionele sleutelbediende houder vervangen door een sleutelloos elektromagnetisch vergrendelingssysteem.
Je BMW heeft geen navigatiehouder.
Je kunt ook de CHIGEE elektromagnetische houder direct installeren.
De houder bevat een klem voor een Ø12–16 mm dwarsstang en sluit direct aan op de ondersteunde BMW OEM LIN-voedingsinterface.
Je motorfiets heeft nog het volgende nodig:
- Een compatibele BMW OEM LIN-voedingsconnector
- Een geschikte montagepositie
- Een Ø12–16 mm dwarsstang of een compatibele montageopstelling
Welke CHIGEE-displays kan ik gebruiken?
AIO-5 Play for BMW
AIO-6 met de BMW-module voor snelle demontage geïnstalleerd
Welke niet-CHIGEE displays kan ik gebruiken?
Onze elektromagnetische houder reproduceert de elektrische interface van de originele BMW-houder. Wat je display ook kan doen op de BMW OEM-houder, het kan het ook op de onze — stroom, BMW-voertuiggegevens en bediening via het multi-controller wiel werken allemaal op dezelfde manier.
BMW Navigator V en VI worden volledig ondersteund. Het display vergrendelt op zijn plaats, schakelt in, reageert op het BMW multi-controller wiel en leest BMW-voertuiggegevens uit.
Dezelfde regel geldt voor displays van andere merken. Als een display wielbediening en BMW-gegevens ondersteunt op de originele houder, ondersteunt het die ook op de onze. Als dat niet zo is, kan onze houder deze functies niet toevoegen — die beperking komt van het display, niet van de houder. De Garmin zūmo XT3 is een voorbeeld: hij wordt normaal gemonteerd en ingeschakeld, maar ondersteunt geen wielbediening of BMW-gegevensuitlezing op geen van beide houders.
Let ook op: sommige displays van derden worden geadverteerd als compatibel met BMW-navigatiecradles. Vergelijkbare montageafmetingen garanderen geen volledige functionaliteit. CHIGEE heeft niet elk display van derden getest, dus we kunnen het gedrag buiten de hierboven genoemde modellen niet bevestigen.
Hoe werkt het elektromagnetische slot?
De houder maakt gebruik van een elektromagnetisch slot in plaats van een traditionele mechanische sleutel.
Wanneer de motorfiets is uitgeschakeld
Wanneer de motorfiets is uitgeschakeld of de houder geen stroom heeft: De houder blijft vergrendeld.
Het display kan niet worden losgemaakt met de normale ontgrendelknop.Dit betekent dat er geen aparte sleutelvergrendelingsstap is elke keer dat je parkeert.
Wanneer de motorfiets is ingeschakeld

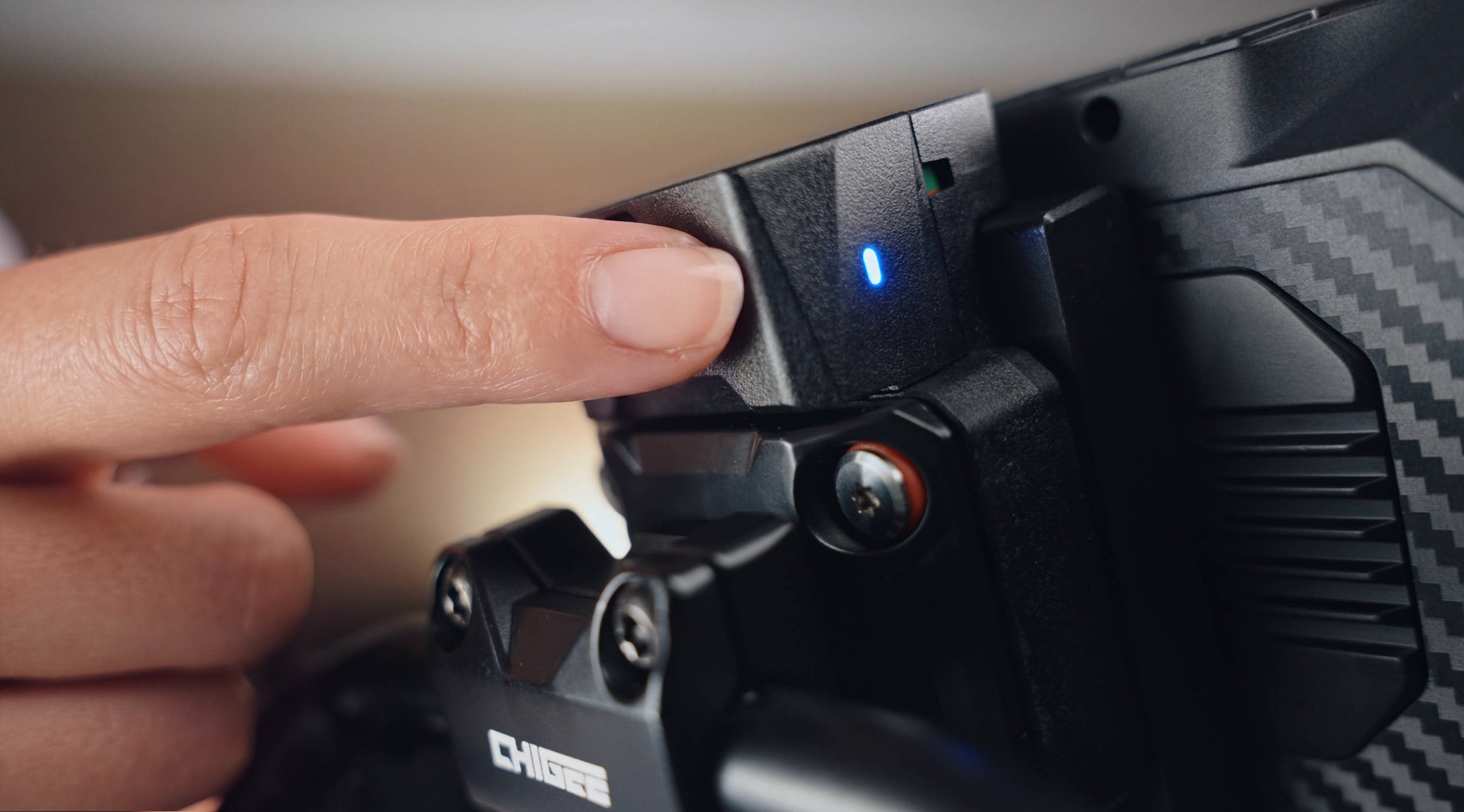

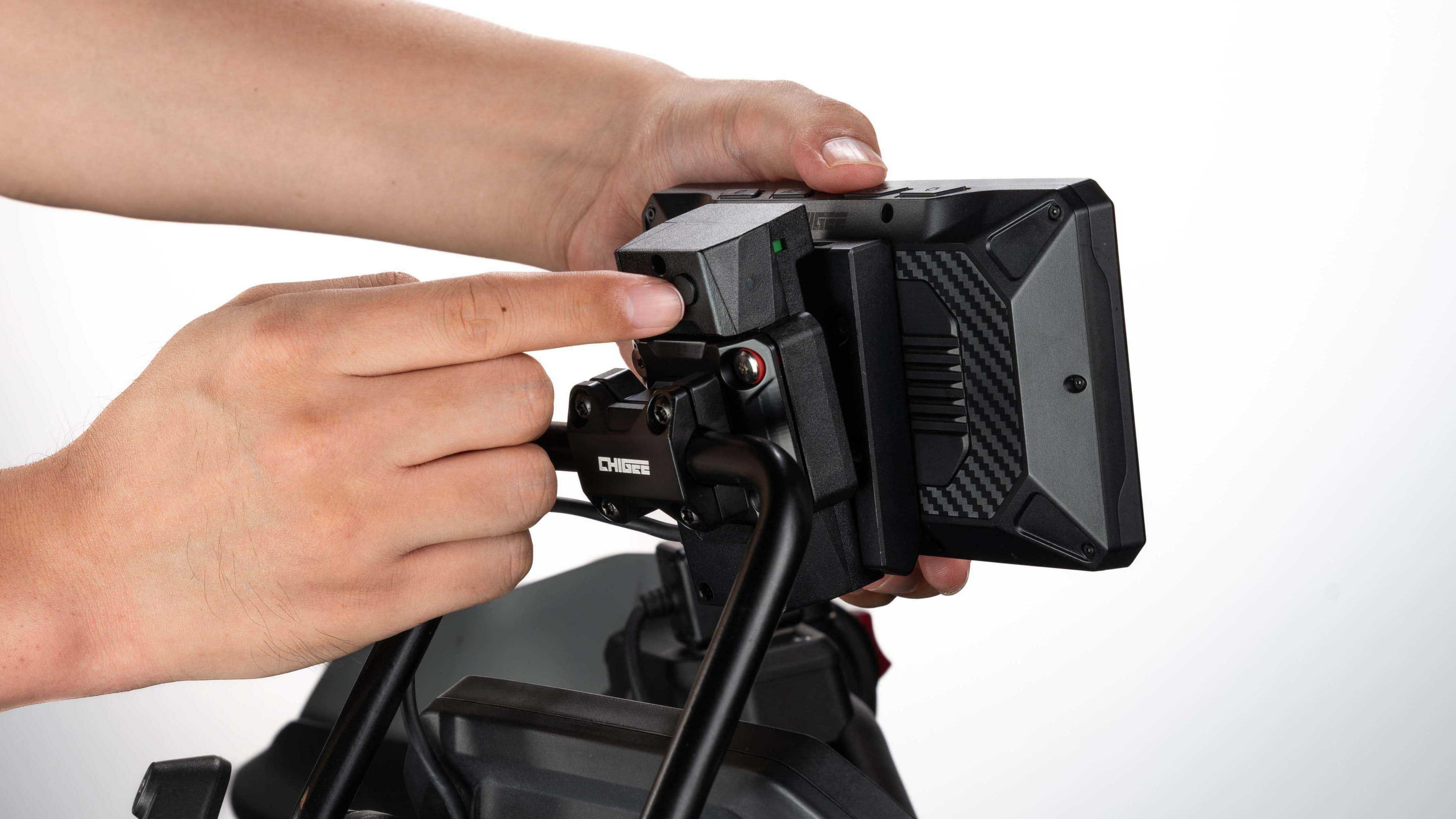

Om het display te verwijderen:
- Zet de motorfiets aan.
- Houd de ontgrendelknop 2 seconden ingedrukt.
- Laat de knop los.
- Druk op de ontgrendelingshendel en verwijder het display binnen 10 seconden.
Als het display niet binnen 10 seconden wordt verwijderd, vergrendelt de houder automatisch opnieuw.
Belangrijk: Het inschakelen van de motorfiets laat het display niet automatisch los. Het activeert alleen de elektromagnetische ontgrendelingsfunctie.

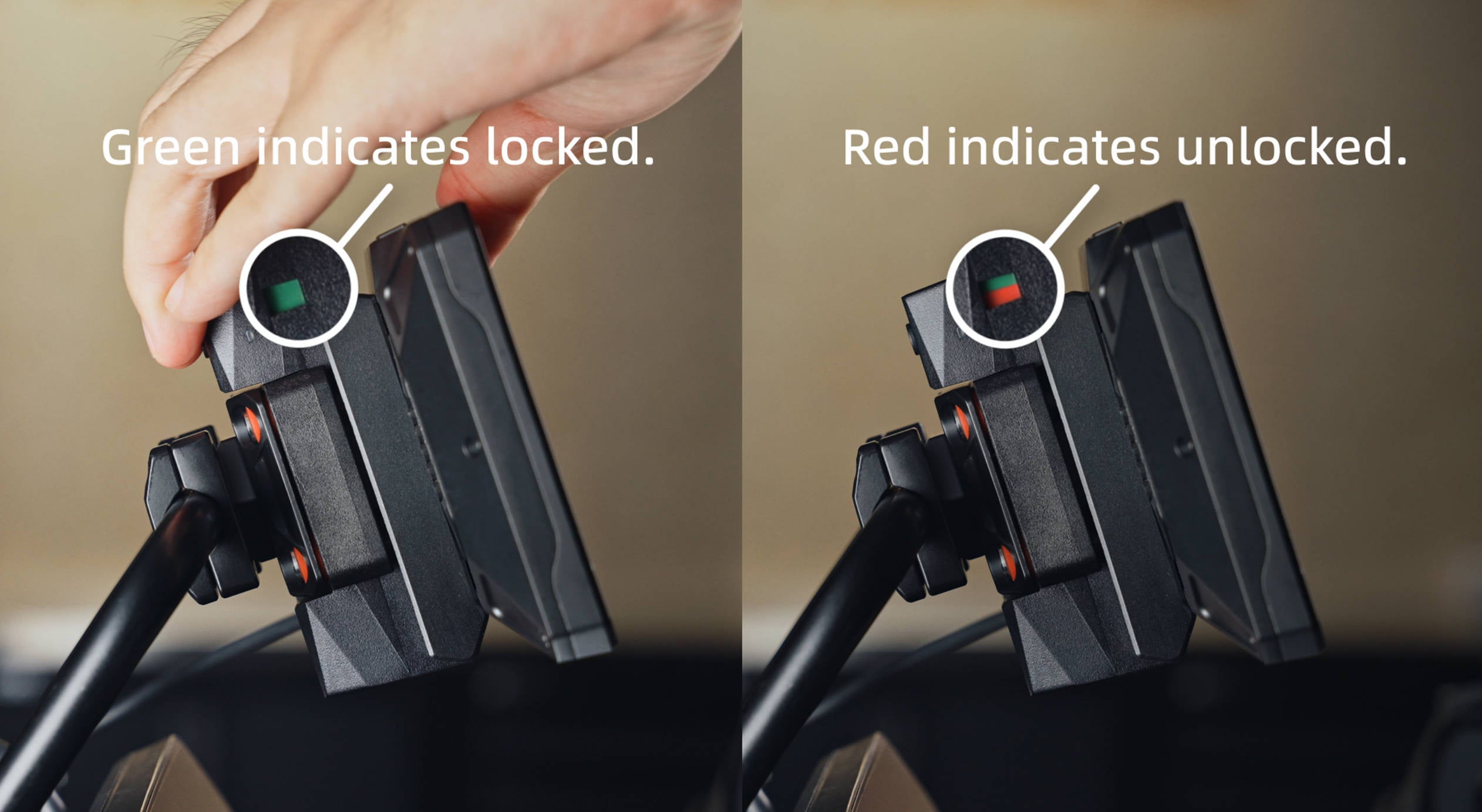

Hoe weet ik of het display vergrendeld is?
Controleer het vergrendelingsstatusvenster vóór elke rit.
Groen — Volledig vergrendeld
Het display is correct geplaatst en klaar om te rijden.
Rood — Losgemaakt / Ontgrendeld
Niet rijden.
Half rood / half groen — Niet volledig geplaatst
Verwijder en installeer het display opnieuw totdat de indicator volledig groen wordt.
De handleiding waarschuwt specifiek om niet te rijden wanneer de indicator half rood en half groen toont.
Een eenvoudige routine is:
Invoegen → Groen controleren → Voorzichtig trekken → Rijden
Kan het de BMW Wonder Wheel gebruiken?
Ja — op voorwaarde dat uw motorfiets is uitgerust met SA 272 Voorbereiding voor navigatiesysteem. Deze fabrieksoptie levert de NAV LIN-bedrading en de besturingselektronica die de Wonder Wheel nodig heeft, en geen enkele houder kan dat toevoegen. Als uw motorfiets geen SA 272 heeft, is Wonder Wheel-bediening met geen enkele houder beschikbaar, ook niet met de originele BMW-houder.
Met SA 272 aanwezig ondersteunt onze cradle het BMW NAV LIN-communicatiesysteem en geeft het Wonder Wheel-bedieningssignalen door aan het display, precies zoals de originele BMW-cradle dat doet.
Het gedrag van de Wonder Wheel kan nog steeds variëren per BMW-model, bouwjaar en het display dat u gebruikt. Als u niet zeker weet of uw motorfiets SA 272 heeft, raadpleeg dan uw originele specificatieblad of vraag uw BMW-dealer om dit op te zoeken via het VIN.
Welke BMW-data kan het weergeven?
De houder kan ondersteunde BMW-voertuiggegevens doorgeven aan een compatibel CHIGEE-display.
Afhankelijk van je motorfiets kan dit informatie bevatten zoals:
- Snelheid
- Toerental
- Kilometerteller
- Temperatuur
- Hellingshoek
- Andere ondersteunde BMW-informatie
Maar de houder genereert geen voertuiggegevens.
Het geeft alleen informatie door die de motorfiets zelf levert via het BMW-communicatiesysteem.
Dit betekent dat twee BMW-motorfietsen die hetzelfde CHIGEE-display gebruiken, verschillende informatie kunnen tonen.
Waarom is niet alle BMW-data op elke motorfiets beschikbaar?
Omdat de beschikbare gegevens afkomstig zijn van de motorfiets, niet van de houder.
Als uw BMW niet over de relevante sensor, ECU-informatie of fabrieksconfiguratie beschikt, kan de houder die informatie niet genereren.
Zie het systeem als volgt:
- Uw BMW levert de gegevens.
- De elektromagnetische houder geeft de gegevens door.
- Uw CHIGEE-display toont de ondersteunde gegevens.

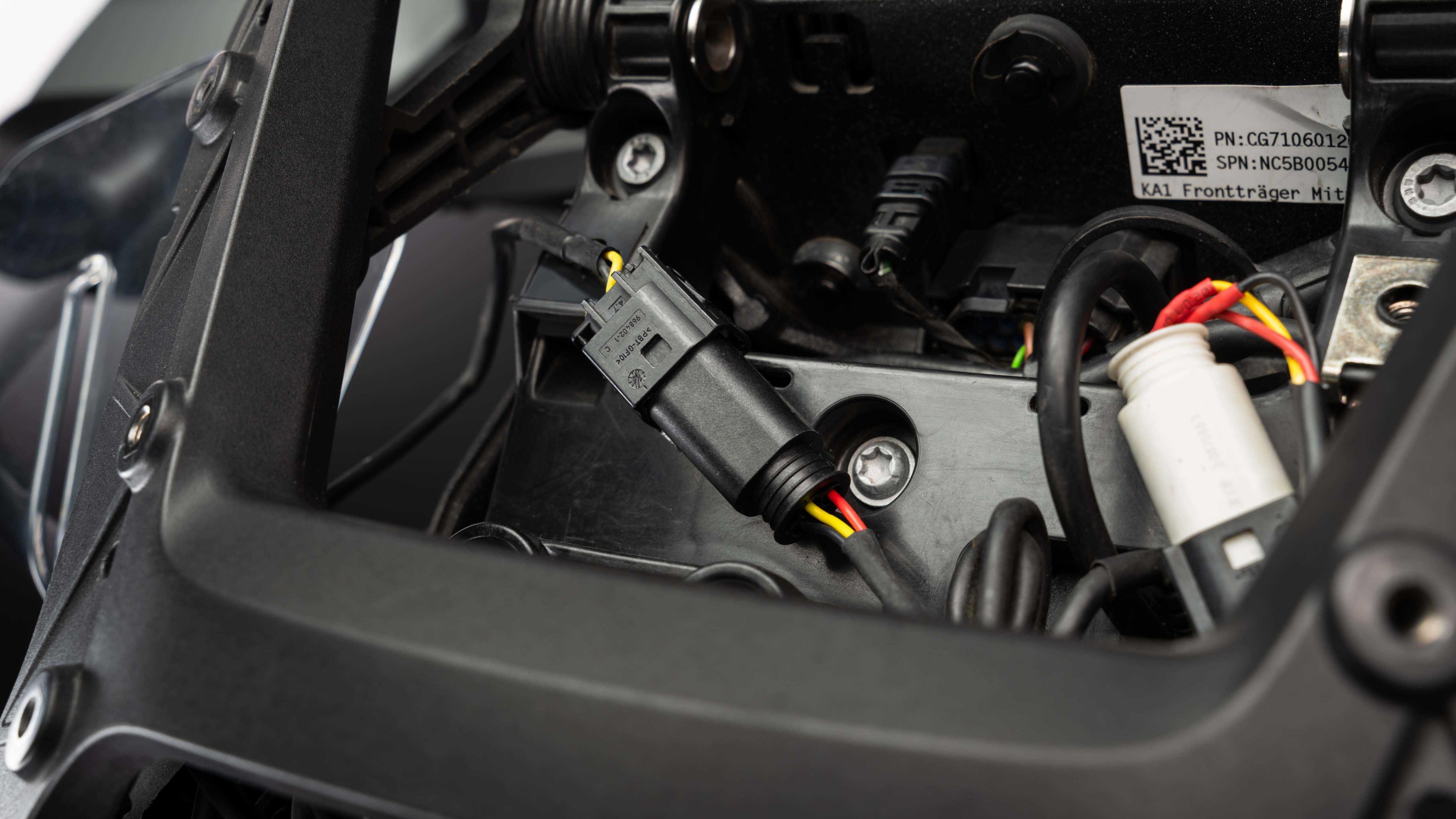

Hoe wordt het van stroom voorzien?
De houder is ontworpen om verbinding te maken met een compatibele BMW OEM LIN-stroomconnector.
De huidige gebruikershandleiding specificeert:
DC 12V bedrijfsspanning
Het mag niet worden aangesloten op een 24V-elektrisch systeem.
Deze stroomaansluiting in OEM-stijl betekent ook dat u bij ondersteunde installaties geen aparte generieke stroomkabel rechtstreeks naar het display hoeft te leggen.

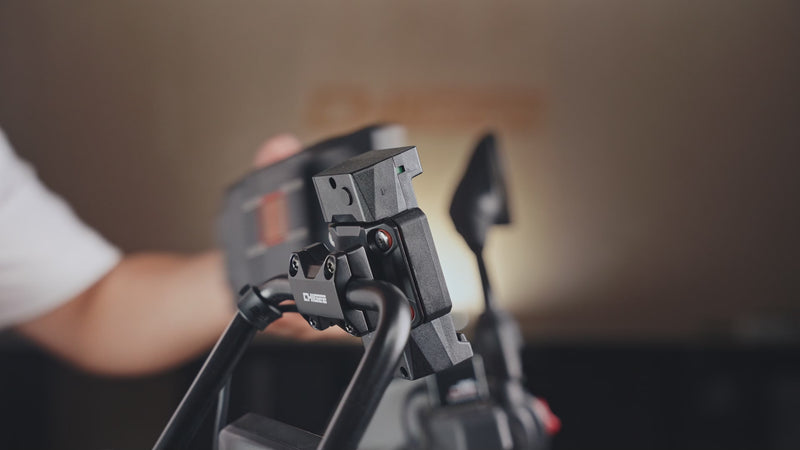

Hoe wordt het geïnstalleerd?
Het installatieprincipe is eenvoudig:
1. Kies de montagepositie

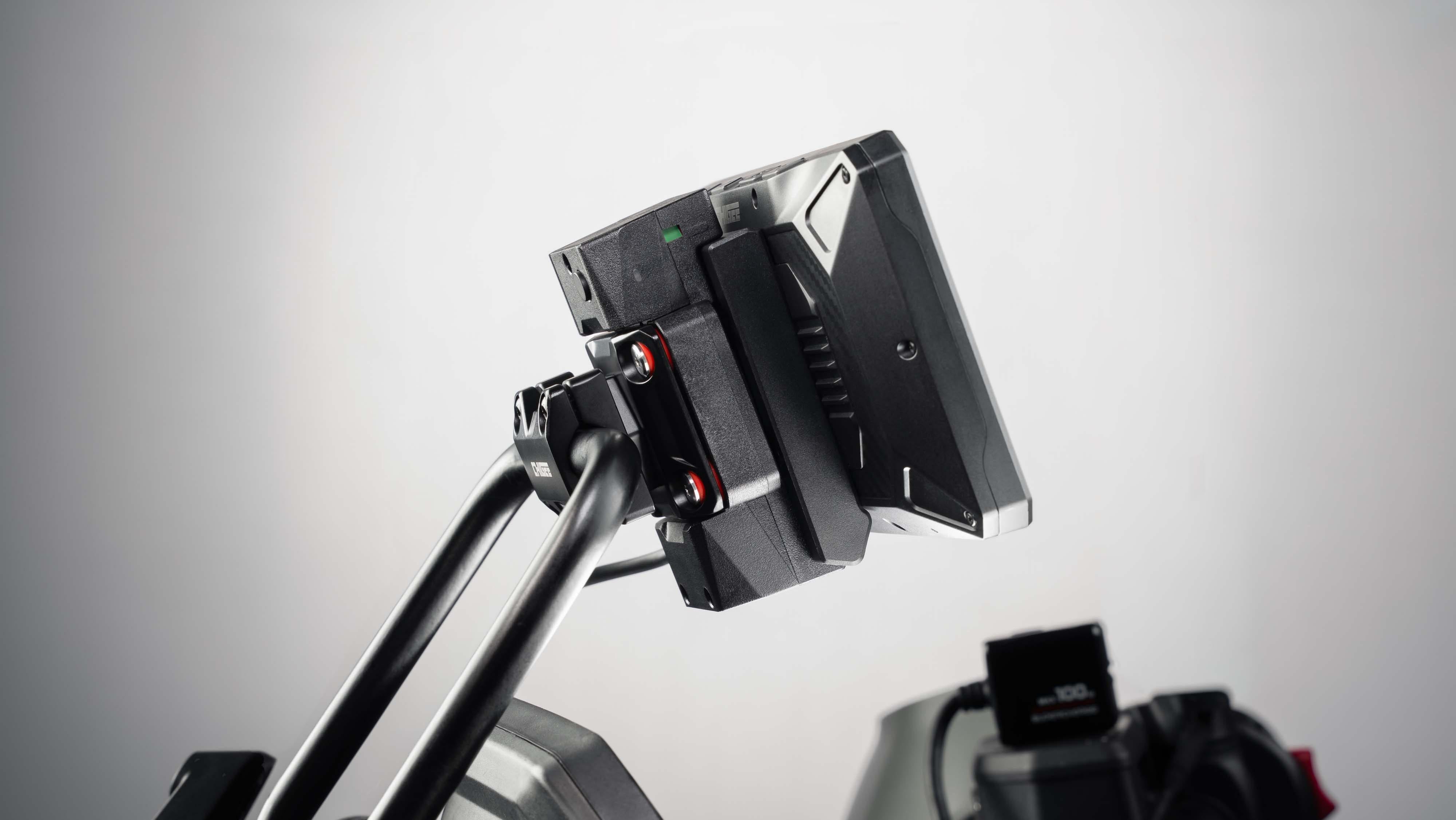

Installeer de houder bij het stuur op een geschikte dwarsbalk.
De meegeleverde klem ondersteunt Ø12–16 mm dwarsstangen.
2. Bevestig de houder
Verwijder de vier klembouten, positioneer de klem rond de dwarsbalk en monteer en draai de bouten opnieuw vast.
3. Sluit de BMW-stroom aan
Sluit de houder aan op de compatibele BMW OEM LIN-stroomconnector.
Welke aansluitingen gebruikt de houder?
De houder bevat twee belangrijke aansluitingen aan de BMW-zijde.
BMW OEM LIN-stroomconnector
Gebruikt voor de ondersteunde 12V-voedingsaansluiting.
18-pins communicatieconnector
Gebruikt met de compatibele BMW OEM-infotainmentinterface voor: BMW-voertuiggegevens & Wonder Wheel-bedieningssignalen
Daarom kan compatibiliteit niet alleen worden beoordeeld op basis van of een display fysiek in de houder past.
Wat als mijn motorfiets geen stroom heeft?
Normale elektromagnetische ontgrendeling vereist stroom.
Als de accu van de motorfiets leeg is of de houder niet elektrisch kan worden ontgrendeld, is er een handmatig noodontgrendelingsmechanisme.
Gebruik de meegeleverde T6 Torx-sleutel om het deksel van de noodontgrendeling te openen, verplaats en houd de interne ontgrendelingspen in de ontgrendelde stand en druk vervolgens op de ontgrendelingshendel om het display te verwijderen.
Dit is uitsluitend bedoeld voor noodgevallen.
Belangrijkste specificaties
Bedrijfsspanning
DC 12V
Klembevestiging
Ø12–16 mm
Kabellengte
70 cm
Zekeringwaarde
3A
Afmetingen
91 × 53 × 55 mm met klem
Materialen
PC + 10% glasvezelversterkt houderlichaam
Klem van aluminiumlegering
Waterdichtheid
IP69K
