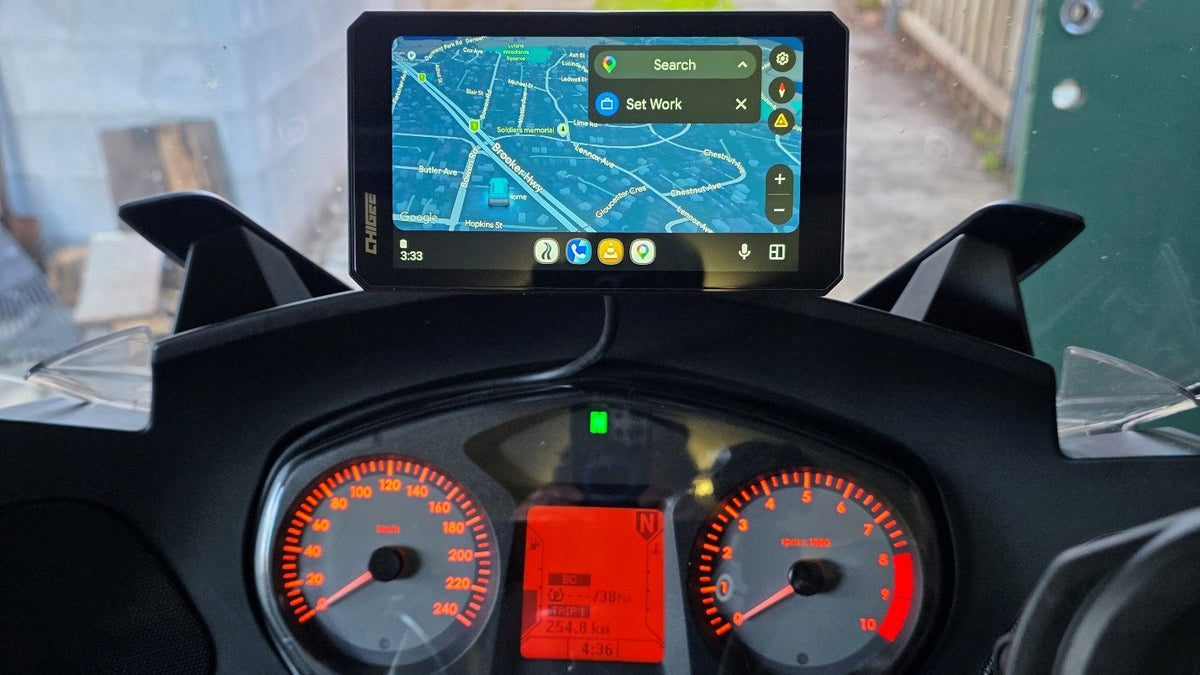

Instalar um CHIGEE AIO-6 MAX numa BMW R1200RT SE de 2009

Relato de um proprietário, partilhado com autorização.

Comprámos a nossa R1200RT SE no final de 2024 ao primeiro dono. Tinha 26.000 km no conta-quilómetros e tinha sido bem cuidada, e desde então temos andado com ela pela Tasmânia.

Isso está prestes a mudar. Vamos levar a mota para o continente, por estradas que não percorro há quase quarenta anos. A Tasmânia é suficientemente pequena para que um telemóvel num suporte chegue para o dia. Uma viagem longa por estradas desconhecidas é outra história. Kurviger no telemóvel não ia servir, por isso comprei um CHIGEE AIO-6 MAX.

O que deixava um problema: como o montar.

O problema da montagem numa RT pré-2010.

Os acessórios para motocicletas deste vintage estão cada vez mais difíceis de encontrar a cada ano. Também queria usar a placa de libertação rápida da CHIGEE, para que o ecrã pudesse sair da motocicleta sempre que esta estivesse estacionada. Isso eliminou qualquer solução em que o ecrã ficasse permanentemente no guiador.

Analisei dois suportes. Ambos se fixam à proteção superior do painel de instrumentos, que é o local natural para um ecrã numa RT — fica alto, central e mesmo abaixo da linha de visão.

Opção 1 — um suporte GPS estilo Wunderlich.

A Wunderlich costumava fabricar um suporte GPS para as motos até 2009. Já não o produz. Uma alternativa bem feita e de aspecto idêntico está disponível aqui: Anúncio na Amazon AU

O que chegou parecia idêntico à peça da Wunderlich. Nunca o testei na moto, porque o outro suporte já tinha chegado e estava montado. Se seguir este caminho, a primeira questão a esclarecer é se as quatro buchas de silicone vermelhas ainda podem ser usadas depois de a placa de libertação rápida ficar por cima.

Opção 2 — Suporte GPS 3 da Hornig para RT de 2005–2009.

Este usa um adaptador para uma esfera RAM de 1 polegada, e a CHIGEE oferece um adaptador de esfera RAM de 1 polegada para o ecrã. Problema resolvido.

Suporte GPS 3 da Hornig

Optei pelo Hornig porque foi o primeiro a chegar.

Ambos os suportes são peças de terceiros. A CHIGEE não os vende nem os testa, e a compatibilidade aqui indicada foi confirmada apenas numa motocicleta. Se está a escolher um suporte para um modelo diferente, comece pelo guia de seleção de suportes da CHIGEE.

Alimentar o ecrã

Liguei o AIO-6 MAX a um canal livre do meu HEX ezCAN. Existe um artigo de suporte da CHIGEE que aborda este tema: Posso usar o HEX ezCAN para alimentar o dispositivo em vez de o ligar diretamente à bateria?

Na minha motocicleta, a cablagem foi feita da seguinte forma:

• Preto (−ve) no preto
• Vermelho (+ve) na cor do canal
• Amarelo (ACC) na cor do canal com faixa

Não precisei de juntar os fios amarelo e vermelho num único pino. A partir daí, configure o fusível de software do canal na aplicação ezCAN e defina um atraso de encerramento, se quiser. Funciona.

Se não estiver a utilizar um ezCAN, a via padrão é uma ligação com fios a ACC ou à bateria, conforme descrito na documentação do AIO-6 MAX.

Montagem do suporte

Faça primeiro o trabalho de montagem na bancada. É muito mais fácil do que fazê-lo inclinado sobre a motocicleta.

1. Monte o suporte, o adaptador de esfera RAM de 1" e a placa de libertação rápida na bancada de trabalho.
2. Verifique o parafuso de bloqueio da libertação rápida antes de continuar. Com esta configuração de suporte, não conseguirá alcançar esse parafuso depois de tudo montado. Certifique-se de que está na posição desbloqueada e que roda livremente.
3. Remova o para-brisas. Não é estritamente necessário, mas torna os passos seguintes muito mais fáceis.
4. Desaperte os dois parafusos que fixam a cobertura superior do painel de instrumentos.
5. Coloque o suporte montado sobre a carenagem e fixe-o com os dois parafusos novos fornecidos com o suporte.
6. Volte a montar o para-brisas.

Isso é todo o trabalho. Siga as instruções de serviço da BMW para os valores de binário dos parafusos da carenagem.

Passagem do cabo

Passei o cabo pela ranhura entre o painel de instrumentos e o painel de acabamento. Fica bem arrumado e não interfere com o guiador.

Ainda está por testar se se mantém no sítio durante uma viagem longa. Saberei mais depois da volta pelo continente.

Primeira configuração e emparelhamento

Siga primeiro as instruções para atualizar o software. Em seguida, emparelhe o AIO-6 MAX com o seu telefone — mas certifique-se de que emparelha com o dispositivo Bluetooth Chigeexxxxx le. Estão listados dois dispositivos. O outro é Chigeexxxxx Source; não emparelhe com esse.

O seu telemóvel será então espelhado no ecrã e, no meu caso, a navegação através do Kurviger funciona perfeitamente.

Nota do editor. A documentação de suporte da CHIGEE descreve estes dois canais de forma diferente da experiência do autor acima. Oficialmente, CHIGEE-XXXX é o canal CarPlay e Android Auto e é o que deve selecionar para o espelhamento de ecrã, enquanto CHIGEE-XXXX LE transporta notificações iOS (ANCS) e é também o canal que a aplicação CHIGEE GO utiliza para transferir filmagens da câmera de painel. Os nomes dos canais podem aparecer de forma diferente consoante o telemóvel. Se o espelhamento não iniciar no canal descrito acima, experimente o outro. Detalhes completos: Canais Bluetooth explicados: CHIGEE-XXXX vs CHIGEE-XXXX LE

O que eu diria a outro proprietário de uma RT

A instalação em si é simples — uma hora na bancada e vinte minutos na motocicleta. A parte difícil é arranjar um suporte para uma motocicleta com esta idade, e vale a pena tratar disso antes de encomendar qualquer outra coisa.

Duas coisas que salientaria a quem seguir este caminho:

• Resolva o parafuso de fixação da libertação rápida antes da montagem, não depois.
• Decida desde cedo se quer retirar o ecrã da motocicleta. Isso muda qual o suporte que faz sentido.

Muito satisfeito.

Perguntas Frequentes

O CHIGEE AIO-6 MAX é compatível com uma BMW R1200RT de 2009?

Sim, com um suporte GPS de terceiros. Não existe um suporte específico da CHIGEE para as RTs anteriores a 2010, por isso precisa de um suporte que se adapte à carenagem superior do painel de instrumentos e que aceite uma esfera RAM de 1" ou a placa de libertação rápida da CHIGEE. Um Hornig GPS Mount 3 para RTs de 2005–2009 funcionou nesta motocicleta.

Posso usar a libertação rápida da CHIGEE numa BMW mais antiga?

Sim. O módulo de libertação rápida plug-and-play da BMW é para modelos BMW mais recentes, mas numa motocicleta mais antiga pode encaixar a placa de libertação rápida padrão da CHIGEE num suporte de terceiros usando um adaptador de esfera RAM de 1". Apenas verifique se ainda consegue alcançar o parafuso de fixação depois de tudo montado.

Posso alimentar o AIO-6 MAX a partir de um HEX ezCAN?

Sim. A CHIGEE tem um artigo de suporte sobre a alimentação via ezCAN, incluindo como configurar o fusível de software do canal e o atraso de desligamento. Se não estiver a usar um ezCAN, o ecrã liga-se diretamente ao ACC ou à bateria.

Porque é que aparecem dois canais Bluetooth CHIGEE no meu telemóvel?

Isso é normal. O CHIGEE-XXXX é o canal CarPlay e Android Auto, por isso emparelhe com esse para espelhamento do ecrã. O CHIGEE-XXXX LE transporta notificações iOS e é também o canal que a aplicação CHIGEE GO usa para descarregar filmagens da câmera de painel.

Preciso de remover o para-brisas para instalar o suporte?

Não é estritamente necessário, mas facilita muito o acesso aos parafusos da proteção de acabamento e leva apenas alguns minutos.
